تفاوت لوله جوشی و مانیسمان: راهنمای جامع انتخاب مواد لوله‌کشی صنعتی

انتخاب جنس و نوع لوله‌ در پروژه‌های تأسیساتی، هیدرولیک، و صنایع نفت و گاز، تصمیمی حیاتی است که مستقیماً بر ایمنی، طول عمر، و هزینه‌های پروژه تأثیر می‌گذارد. دو دسته اصلی از لوله‌های فولادی که همواره مورد بحث مهندسان و پیمانکاران بوده‌اند، لوله جوشی (درزدار) و لوله مانیسمان (بدون درز) هستند. درک دقیق تفاوت لوله جوشی و مانیسمان فراتر از دانستن وجود یا عدم وجود یک درز است؛ این تفاوت در فرآیند تولید، خواص مکانیکی، و در نهایت، کاربرد لوله جوشی در مقابل محدودیت‌های آن نهفته است. این مقاله جامع به بررسی تمام ابعاد این دو محصول می‌پردازد تا شما بتوانید با اطمینان کامل، بهترین گزینه را برای نیازهای فنی و اقتصادی خود انتخاب کنید.

بیشتر بخوانید: شیر دروازه‌ای (Gate Valve) چیست؟

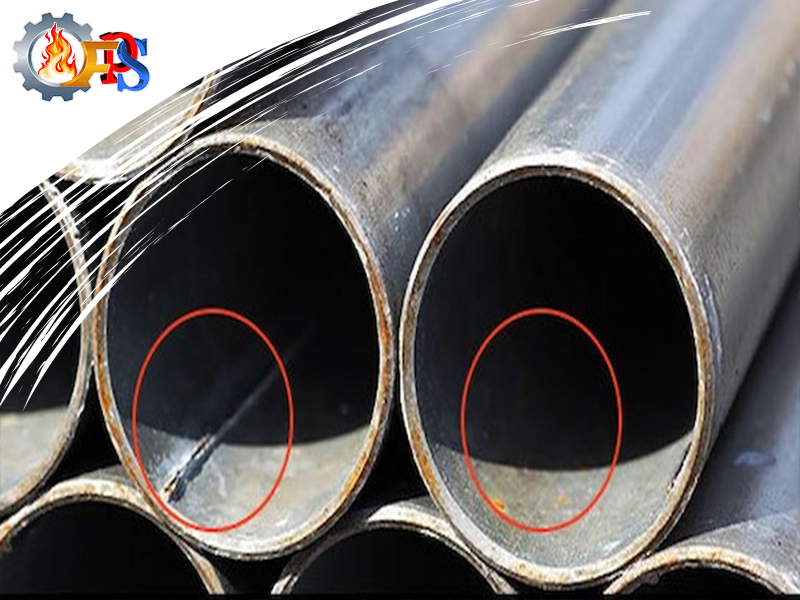

مقایسه لوله درزدار و بدون درز: تفاوت در شیوه‌ی ساخت

تفاوت اصلی و تعیین‌کننده بین این دو نوع لوله، روشی است که برای شکل‌دهی به فولاد خام به کار گرفته می‌شود. این تفاوت بنیادی، تمامی خصوصیات بعدی آن‌ها، از جمله مقاومت لوله مانیسمان و قیمت نهایی را رقم می‌زند.

فرآیند تولید لوله درزدار (جوشی): سادگی و سرعت

لوله درزدار که عموماً با نام لوله جوشی نیز شناخته می‌شود، فرآیند تولیدی مبتنی بر شکل‌دهی ورق‌های فولادی دارد. این فرآیند شامل برش ورق، شکل‌دهی توسط غلتک‌ها به شکل استوانه، و در نهایت جوشکاری طولی لبه‌ها (معمولاً ERW – Electric Resistance Welding یا جوش مقاومتی الکتریکی) است. این خط جوش، نقطه ضعف بالقوه لوله است. این روش، تولید سریع و مقرون به صرفه را ممکن می‌سازد، که آن را برای کاربرد لوله جوشی در مصارف کم‌فشار یا ساختاری ایده‌آل می‌کند. سرعت تولید بالا و نیاز به مواد اولیه کمتر (فقط ورق فولادی)، هزینه‌های تولید را به شدت کاهش می‌دهد.



فرآیند تولید لوله مانیسمان: پیچیدگی اکسترود و استحکام

لوله مانیسمان (Seamless Pipe) به معنای واقعی کلمه “بدون درز” است و هیچ فرآیند جوشکاری طولی در تولید آن دخیل نیست. لوله مانیسمان از طریق فرآیند اکستروژن (برون‌ریزی) یا پرس گرم از یک شمش فولادی (بیلت) جامد تولید می‌شود. بیلت حرارت دیده و توسط یک سنبه بزرگ، از میان آن سوراخ می‌شود؛ سپس از طریق غلتک‌ها کشیده شده و نورد می‌شود تا به قطر و ضخامت مورد نظر برسد. این روش تضمین می‌کند که ساختار لوله کاملاً یکپارچه و همگن باشد، زیرا مواد اولیه تنها یک بلوک جامد فولادی است که تحت فشار تغییر شکل می‌دهد. این ویژگی، مستقیماً به افزایش مقاومت لوله مانیسمان کمک می‌کند و تضمین می‌کند که خواص فولاد در تمام جهات (طولی و محیطی) یکسان باشد.

مقاومت لوله مانیسمان در برابر فشار و دما در برابر همتای جوشی

مهم‌ترین تفاوت فنی که مهندسان را به سمت لوله مانیسمان سوق می‌دهد، برتری مطلق آن در تحمل شرایط عملیاتی سنگین است. این برتری ناشی از یکپارچگی ساختاری آن است.

تحمل فشار: اهمیت حذف درز برای سیالات پرفشار

جوش طولی در لوله درزدار، به دلیل نوسانات ریز در میزان نفوذ جوش، حرارت منطقه متأثر از جوش (HAZ) و احتمال وجود ناخالصی‌های میکروسکوپی در محل اتصال، همواره یک نقطه تمرکز تنش (Stress Concentration Point) است. در فشارهای بالا، این منطقه می‌تواند منشأ ترک‌خوردگی و نشت باشد. برای محاسبه تنش مجاز در لوله‌ها، از رابطه معروف هوپ (Hoop Stress) استفاده می‌شود. در لوله مانیسمان، این تنش به طور یکنواخت توزیع می‌شود، در حالی که در لوله جوشی، تنش در ناحیه جوش بالاتر محاسبه می‌شود.

در مقابل، مقاومت لوله مانیسمان به دلیل عدم وجود این ضعف ساختاری، بسیار بالاتر است. لوله‌های مانیسمان به راحتی برای خطوط فشار قوی، سیستم‌های هیدرولیک، بویلرها و انتقال سیالاتی که دما و فشار عملیاتی بالایی دارند (مانند بخار داغ) انتخاب می‌شوند. به طور کلی، مقاومت لوله مانیسمان از ظرفیت تحمل فشار لوله جوشی هم‌سایز خود می‌تواند تا حدود ۲۰ تا ۲۵ درصد بیشتر باشد، به ویژه در قطرهای کوچک تا متوسط که ضخامت دیواره نقش حیاتی‌تری ایفا می‌کند.

مقایسه خواص مکانیکی در تست‌های آزمایشگاهی

هنگامی که مقایسه لوله درزدار و بدون درز را به تست‌های مکانیکی می‌کشیم، لوله مانیسمان معمولاً دارای استحکام کششی (Tensile Strength) و انعطاف‌پذیری بیشتری است، زیرا فولاد در تمام مقطع به یک شکل و با یک ساختار دانه‌ای تبلور یافته است.

تست‌های رایج شامل موارد زیر هستند:

• تست هیدرواستاتیک: لوله‌های مانیسمان معمولاً فشار تست بالاتری را نسبت به همتایان درزدار خود تحمل می‌کنند (معمولاً ۱.۵ برابر فشار کاری اسمی).
• تست خمش و فشردگی: به دلیل یکپارچگی ساختاری، لوله مانیسمان کمتر دچار ترک‌خوردگی سطحی در اثر تغییر شکل‌های شدید می‌شود.
• تست ضربه (Impact Test): لوله بدون درز به دلیل نداشتن ناحیه HAZ، در برابر شوک‌های ناگهانی و دماهای پایین (خدمات کرایوژنیک) عملکرد بهتری از خود نشان می‌دهد.

بیشتر بخوانید: لوله گالوانیزه چیست؟

تفاوت‌های ابعادی، وزنی و تأثیر آن بر کاربرد لوله جوشی و مانیسمان

علی‌رغم برتری فنی لوله مانیسمان، کاربرد لوله جوشی در بسیاری از صنایع همچنان غالب است، که این امر عمدتاً به ملاحظات اقتصادی و ابعاد مربوط می‌شود.

تحلیل جداول فنی: تفاوت ضخامت و وزن در سایز اسمی ثابت (اشاره به داده‌های دقیق)

در صنعت لوله‌کشی، ضخامت لوله بر اساس “رده” یا Schedule (مانند Sch 40 یا Sch 80) مشخص می‌شود که عموماً استاندارد شده‌اند. اما در سایزهای اسمی (Nominal Pipe Size – NPS) یکسان، تفاوت‌هایی وجود دارد.



نکته مهم در مورد تفاوت ساختاری:

در سایزهای اسمی کوچکتر، یا زمانی که لوله مانیسمان با رده بالاتری (مثلاً Sch 80) انتخاب می‌شود، تفاوت وزنی فاحش‌تر می‌شود. برای مثال، در سایز ۱ اینچ، لوله مانیسمان رده ۸۰ به دلیل ضخامت بالاتر (۴.۵۵ میلی‌متر) به طور قابل توجهی از لوله جوشی رده ۴۰ سنگین‌تر است. این نشان می‌دهد که مهندس باید بین نیاز به تحمل فشار (که رده بالاتر را می‌طلبد) و محدودیت تحمل بار سازه‌ای (وزن) تعادل ایجاد کند.

۳.۲. قیمت‌گذاری نهایی: تحلیل اقتصادی تفاوت لوله جوشی و مانیسمان

دلیل اصلی که لوله جوشی همچنان پرفروش است، قیمت پایین‌تر آن است. فرآیند تولید لوله درزدار ساده‌تر است و نیاز به کنترل کیفیت در نقطه جوش دارد، اما مواد اولیه کمتری مصرف شده و خط تولید سریع‌تر است.

لوله جوشی ارزان‌تر بوده و برای پروژه‌هایی که نیاز به تحمل فشار فوق‌العاده بالا نیست (مانند خطوط آب شهری یا سازه‌های نگهدارنده)، کاربرد لوله جوشی مقرون به صرفه است.



لوله مانیسمان به دلیل فرآیند پیچیده اکستروژن و تضمین یکپارچگی ساختاری، قیمت به مراتب بالاتری دارد. این هزینه اضافی در صنایعی مانند حفاری، انتقال سیالات شیمیایی خورنده یا تأسیسات نیروگاهی، به عنوان هزینه بیمه در برابر خرابی محسوب شده و توجیه‌پذیر است.

بیشتر بخوانید: شیر سماوری چیست؟

انتخاب نهایی: کاربرد لوله جوشی (درزدار) در مقابل لوله مانیسمان در پروژه‌ها

الزامات کاربرد لوله جوشی در سیستم‌های گاز روکار

کاربرد لوله جوشی عمدتاً در تأسیسات عمومی آب و گاز (مسیرهای روکار و زیرزمینی با فشار پایین‌تر از ۴۰ بار) و ساخت سازه‌های فلزی است که سیال منتقل شده دارای فشار یا دمای متوسط باشد. برای مثال، لوله‌های آب گرمایشی خانگی اغلب از نوع درزدار هستند. در این کاربردها، وجود خط جوش مشکلی جدی ایجاد نمی‌کند و صرفه‌جویی در هزینه، اولویت بالاتری دارد. استانداردهای API 5L برای خطوط انتقال نفت و گاز، شرایط استفاده از لوله‌های جوشی (مانند ERW یا SAW) را در فشارهای مشخص تعریف کرده‌اند.

تفاوت‌های اجرایی: عایق‌کاری لوله درزدار در برابر نوارپیچی مانیسمان

نحوه آماده‌سازی سطح لوله برای حفاظت در برابر خوردگی (معمولاً در پروژه‌های زیرزمینی) یکی از تفاوت‌های اجرایی مهم است.

• آماده‌سازی سطح لوله جوشی

لوله درزدار نیاز به فرآیند رنگ‌آمیزی چند مرحله‌ای دارد. ابتدا باید سطح از هرگونه آلودگی و زنگ‌زدگی با ساب‌پاشی (Blast Cleaning) تمیز شود. سپس یک لایه پرایمر اپوکسی اعمال می‌شود و پس از خشک شدن، رنگ رویی اعمال می‌شود. این فرآیند به دلیل وجود درز، حساسیت بیشتری به نفوذ رطوبت از طریق خط جوش دارد.

• آماده‌سازی سطح لوله مانیسمان

برای لوله‌های مانیسمان در پروژه‌های توکار، فرآیند سریع‌تر و تخصصی‌تری اعمال می‌شود که معمولاً شامل اعمال یک لایه پرایمر مایع و سپس نوارپیچی با نوار عایق (مانند نوار پلی اتیلنی سه لایه یا نوار قیر و نوار خودچسب) با همپوشانی ۵۰٪ است. یکپارچگی سطح لوله مانیسمان اجازه می‌دهد تا فرآیند نوارپیچی با اطمینان بیشتری صورت گیرد و احتمال نشت عایق به حداقل برسد، هرچند که عایق‌کاری هر دو نوع نیازمند دقت بالاست.

بیشتر بخوانید: کاربرد لوله مانیسمان در صنعت و ساختمان

جمع‌بندی: چه زمانی مقاومت لوله مانیسمان بر هزینه لوله جوشی برتری می‌یابد؟

تفاوت لوله جوشی و مانیسمان یک بده بستان مهندسی بین هزینه و اطمینان‌پذیری است. اگرچه کاربرد لوله جوشی به دلیل قیمت پایین‌تر، در بخش‌هایی از تأسیسات کم‌فشار و کاربردهای ساختمانی همچنان حاکم است، اما در هر شرایطی که سیال با دما، فشار یا خورندگی بالا سر و کار داشته باشیم (مانند خطوط انتقال نفت و گاز پرفشار، سیستم‌های بویلر، و صنایع پتروشیمی)، مقاومت لوله مانیسمان که ناشی از فرآیند بدون درز آن است، تنها انتخاب ایمن و استاندارد خواهد بود. در نهایت، مهندسین باید با در نظر گرفتن حداکثر فشار کاری مورد نیاز، دمای عملیاتی، و الزامات استاندارد محلی (مانند ASME B31.1 یا B31.3)، بین صرفه‌جویی کوتاه‌مدت و اطمینان بلندمدت تعادل برقرار کنند. انتخاب صحیح، انتخابی است که بر اساس مهندسی دقیق صورت پذیرد.
