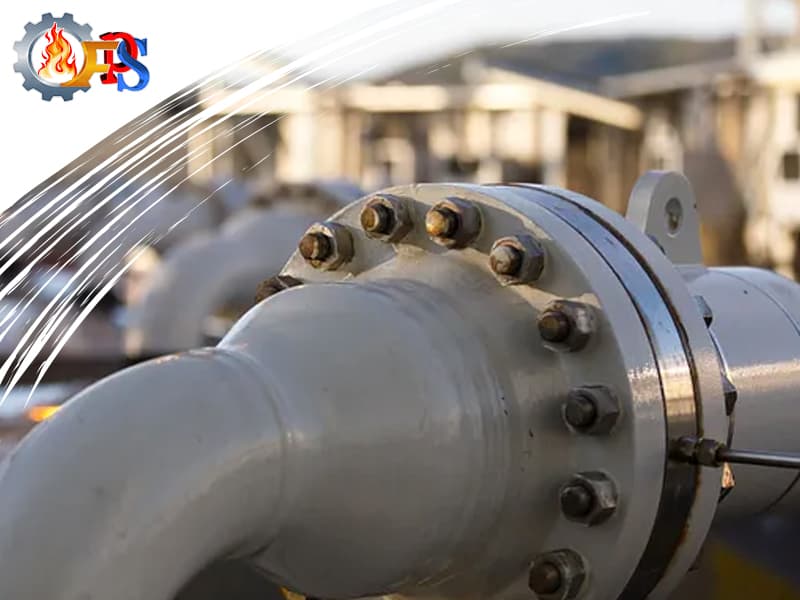

انواع فلنج در پالایشگاه

در صنعت پالایشگاه، استفاده از فلنج‌ها به عنوان قطعات اساسی، امری بسیار حیاتی است. این قطعات، عملکرد و ایمنی تجهیزات و فرآیندهای پالایشگاه را به شدت تحت تأثیر قرار می‌دهند. از آنجا که فلنج‌ها اتصالات مهمی را بین لوله‌ها، مخزن‌ها و تجهیزات مختلف پالایشگاه فراهم می‌کنند، انتخاب صحیح آنها امری بسیار اساسی است. انتخاب نادرست فلنج‌ها می‌تواند منجر به مشکلاتی همچون نشتی، افت فشار و حتی حوادث جدی شود.

در این مقاله، به بررسی انواع فلنج در پالایشگاه خواهیم پرداخت. فلنج‌ها، با طرح‌ها و اندازه‌های مختلف در اتصال دستگاه‌ها، لوله‌ها و تجهیزات متفاوت از یکدیگر تأثیرگذار هستند. از جمله انواع فلنج‌ها می‌توان نوع جعبه‌ای، گلوله‌ای، لوله‌ای و دنده‌ای را نام برد که هر کدام وظایف و کاربرد‌های خاصی را برعهده دارند.

با مطالعه این مقاله، خوانندگان می‌توانند نحوه استفاده از انواع مختلف فلنج‌ها را در پالایشگاه‌ها بهتر درک کرده و استفاده‌ی بهینه از آنها را برای بهبود عملکرد و ایمنی تجهیزات و فرآیندهای پالایشگاه تسهیل نمایند.

تعریف فلنج و اهمیت آن در صنعت پالایش

فلنج یا Flange، یک قطعه است که به صورت دایره‌ای یا مستطیلی طراحی شده و در اتصال لوله‌ها، شیرها، و سایر تجهیزات صنعتی به یکدیگر استفاده می‌شود. فلنج‌ها به کمک پیچ و مهره‌ها یا جوشکاری به سایر قطعات متصل می‌شوند. از آنجا که فلنج‌ها قابل جدا شدن هستند، امکان تعویض، نصب و تعمیر سیستم‌های لوله‌کشی و تجهیزات را فراهم می‌کنند.

فلنج‌ها می‌توانند انواع مختلفی داشته باشند، از جمله فلنج‌های دین، فلنج‌های ANSI، فلنج‌های BS، و فلنج‌های DIN که هرکدام استفاده‌های خاص و استاندارد‌های مختلفی دارند.

برای مشاهده و خرید انواع فلنج فولادی کلیک کنید

اهمیت استفاده از فلنج در پالایشگاه

استفاده از فلنج در پالایشگاه به دلایل زیر بسیار اهمیت دارد:

اتصال محکم

فلنج‌ها اتصالات محکمی را بین لوله‌ها، تجهیزات و سایر قطعات فراهم می‌کنند که به دلیل عملکرد پایدار و بدون نشتی آنها، امکان اجرای فرآیندهای پالایشگاه را تضمین می‌کند.

انعطاف‌پذیری

فلنج‌ها به دلیل امکان جدا شدن و تعویض آسان، انعطاف پذیری بالایی را در نصب، تعمیر و تغییرات سیستم‌های لوله‌کشی پالایشگاه فراهم می‌کنند.

ایمنی

استفاده از فلنج‌ها باعث افزایش ایمنی در پالایشگاه می‌شود، زیرا این قطعات به طور دقیق طراحی شده و با استفاده از مواد با کیفیت بالا تولید می‌شوند که باعث کاهش خطر نشتی و حوادث مرتبط با آن می‌شود.

امکان تعویض و نگهداری

از آنجا که فلنج‌ها قابل جدا شدن هستند، تعویض و نگهداری آسان تری را برای تجهیزات و لوله‌ها در پالایشگاه فراهم می‌کنند که در نتیجه به بهره‌وری و بهره‌مندی از تجهیزات کمک می‌کند.

قابلیت اطمینان

استفاده از فلنج‌های استاندارد و مطابق با نیازهای فنی و مهندسی، اطمینان از عملکرد صحیح و قابل اعتماد آنها را فراهم می‌کند که در نتیجه به بهره‌وری و کارایی پالایشگاه کمک می‌کند.

قابلیت تنظیم فشار

انواع مختلف فلنج‌ها با اندازه‌ها و استاندارد‌های مختلف، به تنظیم و کنترل فشار در سیستم‌های پالایشگاهی کمک می‌کنند.

به طور کلی، فلنج‌ها یکی از اجزای کلیدی در سیستم‌های پالایشگاهی هستند که نقش مهمی در اتصالات محکم، ایمن و قابل تعویض دارند و برای انجام عملیات تعمیراتی، نگهداری و بهینه‌سازی سیستم‌های صنعتی بسیار حیاتی هستند.

برای خرید شیر کشویی فولادی کلیک کنید.

مواد ساخت فلنج‌ها

فلنج‌ها از مواد مختلفی ساخته می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. برخی از رایج‌ترین مواد ساخت فلنج‌ها عبارتند از:

• فولاد کربنی: مناسب برای کاربردهای با فشار و دمای بالا.
• فولاد ضد زنگ: مقاوم در برابر خوردگی و مناسب برای سیالات خورنده.
• آلیاژهای نیکل: مقاوم در برابر دماهای بسیار بالا.
• پلاستیک‌ها: مناسب برای فشارهای کم و سیالات غیر خورنده.

انواع فلنج در پالایشگاه ها

1.فلنج‌های لغزان (Slip-on Flanges)

فلنج اسلیپ آن (Slip-On Flange) یکی از ساده‌ترین انواع فلنج‌ها است. این نوع فلنج بر روی لوله قرار گرفته و جوش داده می‌شود. فلنج اسلیپ آن برای لوله‌های با فشار و دمای متوسط مناسب است و نصب آن نسبت به فلنج جوشی آسان‌تر و کم‌هزینه‌تر است. با این حال، مقاومت آن در برابر فشار و دمای بالا کمتر است. مهم‌ترین ویژگی فلنج‌های لغزان این است که دارای یک دهانه (یا رانده) به اندازه‌ای هستند که لوله داخلی با قطر مشابه می‌تواند به راحتی در آن قرار بگیرد. این فلنج‌ها معمولاً به کمک جوشکاری یا بسته‌بندی و براکت‌گذاری بر روی لوله‌ها نصب می‌شوند.

ویژگی‌ها و مزایای فلنج‌های لغزان عبارتند از:

آسانی نصب:

این فلنج‌ها نسبت به بسیاری از فلنج‌های دیگر به راحتی نصب می‌شوند. لوله با قطر مشابه دهانه فلنج را می‌پوشاند و سپس با مهره‌گذاری و یا جوشکاری ثابت می‌شود.

کارایی در فشار‌های نسبتاً پایین:

فلنج‌های لغزان به دلیل طراحی ساده و اتصالاتی که نیازی به جوشکاری یا فرآیند‌های پیچیده ندارند، در سیستم‌هایی که فشار آن‌ها نسبتاً کمتر است مورد استفاده قرار می‌گیرند.

قابلیت تعویض و تعمیرات سریع:

این نوع فلنج‌ها به دلیل سادگی نصب و جداشدن نسبت به سایر فلنج‌ها، امکان تعویض و تعمیر سریع‌تری را فراهم می‌کنند.

کاربرد‌های متعدد:

فلنج‌های لغزان در صنایع مختلفی از جمله صنایع نفت و گاز، شیمیایی، و صنایع مکانیکی استفاده می‌شوند.

2.فلنج‌های کور (Blind Flanges)

فلنج کور (Blind Flange) برای مسدود کردن انتهای لوله‌ها و تجهیزات استفاده می‌شود. این نوع فلنج به دلیل قابلیت تحمل فشارهای بالا و امکان دسترسی آسان به داخل سیستم برای تعمیر و نگهداری، بسیار مفید است. فلنج کور معمولاً در پایان لوله‌های فشار قوی یا به عنوان درپوش برای اتصالات قابل جداسازی به کار می‌رود. این فلنج‌ها به شکل دایره‌ای یا مستطیلی بوده و دارای سوراخ در وسط نیستند. آن‌ها به کمک پیچ‌ها یا بسته‌بندی به سطح انتهایی لوله یا تجهیزات می‌پیوندند.

ویژگی‌ها و کاربرد‌های اصلی فلنج‌های کور عبارتند از:

بستن لوله‌ها یا تجهیزات:

فلنج‌های کور معمولاً برای بستن یک اتصال لوله یا یک سیستم مورد استفاده قرار می‌گیرند. زمانی که نیاز است اتصالی در یک خط لوله ایجاد نشود یا قصد اجتناب از نشتی در انتهای لوله وجود داشته باشد، این فلنج‌ها استفاده می‌شوند.

امکان تست فشار:

در برخی موارد، قبل از ایجاد اتصال نهایی یک سیستم لوله کشی، از فلنج کور برای بستن انتهای لوله استفاده می‌شود تا بتوان تست فشار را انجام داد و صحت سیستم را بررسی کرد.

امنیت و پوشش برای اتصالات داخلی:

این فلنج‌ها همچنین به عنوان یک نوع پوشش ایمنی برای اتصالات داخلی سیستم‌های لوله‌کشی مورد استفاده قرار می‌گیرند، از جمله مواردی که به دلیل ایمنی یا به دلیل تست‌های مختلف نیاز به مسدود کردن لوله دارند.

کاربرد‌های گسترده:

فلنج‌های کور در صنایع مختلفی از جمله صنایع نفت و گاز، شیمیایی، آب و فاضلاب، صنایع فولاد و ساختمان، و صنایع دریایی استفاده می‌شوند.

3.فلنج‌های جوشی گردن‌دار (Weld Neck Flanges)

فلنج گردن دار (Weld Neck Flange) دارای یک گردن بلند است که به لوله جوش داده می‌شود. این نوع فلنج برای سیستم‌های با فشار و دمای بالا مناسب است. فلنج گردن دار به دلیل توزیع یکنواخت تنش و مقاومت بالا، در خطوط لوله با فشار قوی و کاربردهای حساس به کار می‌رود. این گردن که در فلنج وجود دارد، قرار گرفتن در محل جوش به صورت مستقیم را ممکن می‌سازد و پایداری بیشتری را نسبت به اتصال فلنج با لوله ایجاد می‌کند.

ویژگی‌ها و کاربرد‌های اصلی فلنج‌های جوشی گردن‌دار عبارتند از:

اتصال محکم با جوش:

این نوع فلنج‌ها با استفاده از جوش، اتصالات محکم و پایداری را بین لوله‌ها و تجهیزات فراهم می‌کنند که منجر به استحکام بالا و مقاومت در برابر فشار و تغییرات حرارتی می‌شود.

مقاومت در برابر فشار و حرارت:

فلنج‌های جوشی گردن‌دار به دلیل جوش بسیار قوی که در اتصالاتشان وجود دارد، مقاومت بیشتری در برابر فشار‌های بالا و تغییرات حرارتی دارند.

استفاده در شرایط دمای بالا و فشار‌های بزرگ:

به دلیل استحکام بالا و اتصال محکم، این فلنج‌ها در سیستم‌هایی با دما و فشار بالا مانند صنایع نفت و گاز، پتروشیمی و نیروگاه‌ها مورد استفاده قرار می‌گیرند.

استفاده در سیستم‌های کهربایی و شیمیایی:

بدلیل مقاومت در برابر خوردگی و ویژگی‌های شیمیایی، این فلنج‌ها در سیستم‌هایی که با مواد شیمیایی در تماس هستند نیز کاربرد دارند.

کاربرد گسترده:

فلنج‌های جوشی گردن‌دار به دلیل استحکام و پایداری زیاد، در انواع مختلفی از صنایع از جمله صنایع نفت و گاز، شیمیایی، نیروگاهی، و صنایع ساختمانی استفاده می‌شوند.

4.فلنج‌های متصل به پیچ (Threaded Flanges)

فلنج رزوه‌ای یا پیچ‌خورده (Threaded Flange) بدون نیاز به جوش، به لوله متصل می‌شود. این نوع فلنج برای سیستم‌های با فشار کم و کاربردهای کوچک مناسب است. مزیت اصلی فلنج رزوه‌ای، سهولت نصب و تعویض آن است، اما مقاومت آن در برابر فشار و دمای بالا کمتر از فلنج جوشی است. این نوع فلنج‌ها دارای مته‌های داخلی متصل به پیچ یا رزوه‌ها هستند تا اتصال با لوله یا تجهیزات صورت گیرد.

ویژگی‌ها و کاربرد‌های اصلی فلنج‌های متصل به پیچ عبارتند از:

اتصال با استفاده از پیچ‌ها یا رزوه‌ها:

این نوع فلنج‌ها از طریق پیچ‌ها یا رزوه‌ها به لوله‌ها یا تجهیزات متصل می‌شوند و نیازی به جوشکاری یا ابزار خاصی برای اتصال ندارند.

آسانی نصب:

فلنج‌های متصل به پیچ به دلیل استفاده از پیچ‌ها برای اتصال، نسبت به برخی از نوع‌های دیگر فلنج‌ها (مانند فلنج‌های جوشی) آسان‌تر و سریع‌تر نصب می‌شوند.

مناسب برای سیستم‌های با فشار کمتر:

این نوع فلنج‌ها معمولاً برای سیستم‌های با فشار کمتر مورد استفاده قرار می‌گیرند و به دلیل نیاز به تنظیمات و آماده‌سازی کمتر، در سیستم‌های کوچک‌تر یا با فشار کمتر به کار ‌می‌روند.

کاربرد در محیط‌های خاص:

این نوع فلنج‌ها برای برخی از محیط‌ها و شرایط خاص، مانند محیط‌هایی که نیاز به تغییرات مکرر دارند یا در مواردی که لازم است قسمت‌های سیستم تعویض شوند، مناسب هستند.

کاربرد‌های مختلف:

فلنج‌های متصل به پیچ در صنایع گوناگونی از جمله صنایع نفت و گاز، شیمیایی، ساختمانی و تجهیزات آب و فاضلاب استفاده می‌شوند.

5.فلنج‌های لپه‌ای (Lap Joint Flanges)

فلنج لپ جوینت (Lap Joint Flange) با استفاده از یک حلقه آزاد (Lap Joint Stub End) به لوله متصل می‌شود. این نوع فلنج برای کاربردهایی مناسب است که نیاز به جداسازی و مونتاژ مکرر دارند. فلنج لپ جوینت به دلیل قابلیت جابجایی و تنظیم آسان، در سیستم‌های لوله‌کشی با دما و فشار متوسط به کار می‌رود. یک نوع از فلنج‌های صنعتی هستند که برای اتصال دو لوله یا تجهیزات با استفاده از پیچ‌ها و یا رزوه‌ها به کار ‌می‌روند. این فلنج‌ها دارای یک قسمت صاف بوده و از یک لبه مسطح که به فلنج دیگر متصل می‌شود، تشکیل شده‌اند. این لبه مسطح به گردن یا محل جوش‌زده شده از فلنج متصل می‌شود و سپس با پیچ یا رزوه‌ها محکم می‌شود.

ویژگی‌ها و کاربرد‌های اصلی فلنج‌های لپه‌ای عبارتند از:

اتصال با استفاده از پیچ‌ها یا رزوه‌ها:

این فلنج‌ها به کمک پیچ‌ها یا رزوه‌ها به لوله‌ها یا تجهیزات متصل می‌شوند.

آسانی نصب و جداشدن:

این نوع فلنج‌ها به دلیل طراحی خاص خود، به راحتی قابل جداشدن و تعویض هستند که می‌تواند در مواقع تعمیرات و نگهداری مفید باشد.

کاربرد در شرایط با فشار کمتر:

فلنج‌های لپه‌ای به دلیل طراحی خود برای شرایط با فشار‌های کمتر مناسب‌اند.

کاربرد‌های گسترده:

این فلنج‌ها در صنایع مختلفی از جمله صنایع نفت و گاز، شیمیایی، و صنایع مکانیکی استفاده می‌شوند.

اتصالات قابل تعویض:

به دلیل امکان جداشدن نسبتاً آسان فلنج‌های لپه‌ای، می‌توان اتصالات را به سرعت تعویض کرد و سیستم را به‌روزرسانی کرد.

کاربردهای فلنج‌های پالایشگاهی

فلنج‌ها در پالایشگاه‌ها برای اتصال لوله‌ها، شیرها، پمپ‌ها و سایر تجهیزات به کار می‌روند. استفاده از فلنج‌ها در سیستم‌های لوله‌کشی پالایشگاهی به دلایل زیر اهمیت دارد:

1.اتصال و جداسازی آسان

یکی از مزایای اصلی فلنج‌ها، امکان اتصال و جداسازی آسان تجهیزات و لوله‌ها است. این ویژگی به ویژه در هنگام تعمیر و نگهداری سیستم‌ها بسیار مفید است و موجب کاهش زمان و هزینه‌های تعمیرات می‌شود.

2.تحمل فشار و دما

فلنج‌ها به گونه‌ای طراحی شده‌اند که قادر به تحمل فشارها و دماهای بالا هستند. این ویژگی آنها را برای استفاده در پالایشگاه‌ها که با شرایط عملیاتی سخت مواجه هستند، بسیار مناسب می‌سازد.

3.ایجاد اتصالات محکم و مقاوم

فلنج‌ها با استفاده از پیچ و مهره، اتصالات محکم و مقاومی را ایجاد می‌کنند که جلوی نشت سیالات را می‌گیرند. این امر در سیستم‌های پالایشگاهی که از سیالات خطرناک و گران‌قیمت استفاده می‌کنند، بسیار حائز اهمیت است.

4.انعطاف‌پذیری در طراحی سیستم‌ها

استفاده از فلنج‌ها به مهندسان امکان می‌دهد تا طراحی‌های مختلف و انعطاف‌پذیری را در سیستم‌های لوله‌کشی ایجاد کنند. این امر به بهبود کارایی و کاهش هزینه‌های سیستم‌های پالایشگاهی کمک می‌کند.

5.انتخاب صحیح فلنج‌ها در پالایشگاه

انتخاب صحیح نوع فلنج برای هر کاربرد خاص در پالایشگاه‌ها بسیار مهم است. عواملی مانند فشار کاری، دمای عملیاتی، نوع سیال، و شرایط محیطی باید در انتخاب فلنج‌ها مدنظر قرار گیرند. همچنین، مواد ساخت فلنج نیز باید با توجه به ویژگی‌های شیمیایی و فیزیکی سیالات مورد استفاده انتخاب شوند.

تاثیر انواع فلنج در بهبود عملکرد و ایمنی پالایشگاه

انواع مختلف فلنج‌ها در پالایشگاه تأثیرات متفاوتی بر بهبود عملکرد و ایمنی دارند:

بهبود اتصالات:

فلنج‌های با کیفیت و مناسب می‌توانند بهبود اتصالات بین لوله‌ها، تجهیزات و دیگر قطعات را فراهم کنند، که این به بهبود جریان مواد و کاهش خطرات ناشی از نشتی کمک می‌کند.

کاهش خطرات ناشی از نشتی:

استفاده از فلنج‌های با استانداردهای مناسب و کیفیت بالا می‌تواند خطر نشتی را به شدت کاهش داده و در نتیجه از نظر ایمنی به پالایشگاه کمک کند.

انعطاف پذیری و سهولت تعمیرات:

استفاده از فلنج‌های قابل جدا شدن باعث افزایش انعطاف پذیری و سهولت در تعمیرات و نگهداری تجهیزات می‌شود که این امر به بهبود عملکرد و کارایی پالایشگاه کمک می‌کند.

تأمین پایداری عملکرد:

انتخاب صحیح فلنج‌ها به منظور تطابق با نیازهای فنی و مهندسی می‌تواند پایداری عملکرد تجهیزات را تضمین کرده و از نظر ایمنی موثر باشد.

کاهش هزینه‌ها:

استفاده از فلنج‌های مناسب و با کیفیت منجر به کاهش هزینه‌ها در زمینه‌های نگهداری، تعمیرات و جایگزینی می‌شود که به بهره‌وری و سودآوری پالایشگاه کمک می‌کند.

با توجه به این موارد، انتخاب و استفاده از فلنج‌های مناسب و با کیفیت بالا می‌تواند بهبود عملکرد و ایمنی پالایشگاه را به طور قابل توجهی تسهیل و تضمین کند.

تکنیک ها و استراتژی های بهینه سازی عملرک پالایشگاه با استفاده از انواع فلنج

استفاده از انواع مختلف فلنج‌ها می‌تواند بهبود عملکرد پالایشگاه را تسهیل کرده و استراتژی‌های متنوعی برای بهینه‌سازی اعمال شود:

انتخاب فلنج‌های با کیفیت و استاندارد:

انتخاب فلنج‌های با کیفیت و با استانداردهای معتبر، می‌تواند به کاهش خطرات ناشی از نشتی و افزایش ایمنی و پایداری عملکرد کمک کند.

استفاده از فلنج‌های با قابلیت تنظیم فشار:

برخی از فلنج‌ها، مانند فلنج‌های با قابلیت تنظیم فشار، امکان کنترل دقیقتر فشارها و جریانات را فراهم می‌کنند که به بهره‌وری و بهینه‌سازی فرآیندهای پالایشگاه کمک می‌کند.

استفاده از فلنج‌های با طراحی بهینه:

برخی از فلنج‌ها به طور خاص برای شرایط خاصی طراحی می‌شوند، مانند شرایط بالا دما یا فشار، و استفاده از این نوع فلنج‌ها می‌تواند به بهینه‌سازی عملکرد در شرایط خاص کمک کند.

استفاده از فلنج‌های با قابلیت جدا شدن:

فلنج‌های قابل جدا شدن امکان تعمیرات و نگهداری سریع‌تر و آسان‌تر را فراهم می‌کنند که در نتیجه به بهینه‌سازی زمان و هزینه‌ها کمک می‌کند.

استفاده از فلنج‌های ضد سایش و ضد خوردگی:

استفاده از فلنج‌های با مواد مقاوم در برابر سایش و خوردگی، می‌تواند عمر مفید تجهیزات را افزایش داده و از هزینه‌های ناشی از تعمیرات مکرر کاسته شود.

با استفاده از این استراتژی‌ها و اعمال تکنیک‌های مناسب، می‌توان عملکرد پالایشگاه را بهبود بخشید و بهینه‌سازی‌های مورد نظر را در زمینه استفاده از انواع مختلف فلنج‌ها انجام داد.

کلام آخر

آشنایی با انواع مختلف فلنج‌ها و توانایی انتخاب و استفاده از نوع مناسب در هر شرایط و نیاز ویژه‌ای که هر صنعت دارد، اهمیت بسیاری دارد. این موارد می‌توانند در بهبود عملکرد سیستم‌های صنعتی و کاهش خطرات مرتبط با عملیات صنعتی تأثیر‌گذار باشند. بهره‌وری بالا و کاهش هزینه، استاندارد‌ها و مشخصات فنی، توجه به محیط و شرایط عملیاتی، استفاده از دانش تخصصی و توجه به نیاز‌های خاص صنعت از جمله نکات مهم د راین زمینه به شمار ‌می‌روند. در کل، آشنایی با انواع مختلف فلنج‌ها و توانایی انتخاب و استفاده از نوع مناسب به منظور افزایش بهره‌وری، کاهش خطرات و هزینه‌ها، و بهبود عملکرد سیستم‌های صنعتی بسیار اهمیت دارد و به کارآمدی و ایمنی فرآیند‌های صنعتی کمک می‌کند.
