بررسی شیر توپی (Ball Valve)
شیر توپی یا بال ولو (Ball Valve) نوعی شیر قطع کن با چرخش یک چهارم است که جریان سیال یا گاز را توسط یک توپ چرخشی که در مرکز خود دارای حفره است و در بین دو نشیمنگاه قرار دارد، کنترل میکند.
مزایای شیر توپی:
- عملکرد سریع و آسان: با چرخش 90 درجه اهرم، شیر به طور کامل باز یا بسته میشود.
- آب بندی قوی: به دلیل ساختار ساده و نشیمنگاههای باکیفیت، نشتی در این نوع شیر بسیار کم است.
- مقاومت بالا: در برابر خوردگی و سایش مقاوم بوده و عمر طولانی دارد.
- تنوع بالا: در سایزها، جنسها و مدلهای مختلف تولید میشود.
- نصب و نگهداری آسان: به دلیل ساختار ساده، نصب و نگهداری آن آسان است.
معایب شیر توپی:
- افت فشار: در مقایسه با برخی شیرهای دیگر، افت فشار بیشتری ایجاد میکند.
- حبس سیال: در صورت بسته بودن شیر، مقداری سیال در حفره توپی باقی میماند.
- محدودیت در دما و فشار: برخی از مدلها برای دما و فشارهای بالا مناسب نیستند.
کاربردهای شیر توپی:
- صنایع نفت و گاز: برای قطع و وصل جریان سیالات در خطوط لوله، پالایشگاهها و مخازن ذخیره سازی
- صنایع پتروشیمی: برای کنترل جریان مواد شیمیایی در خطوط تولید و مخازن
- صنایع آب و فاضلاب: برای کنترل جریان آب و فاضلاب در خطوط لوله و تصفیه خانهها
- صنایع غذایی و دارویی: برای کنترل جریان مواد غذایی و دارویی در خطوط تولید
- تأسیسات ساختمان: برای کنترل جریان آب و گاز در لوله کشی ساختمان
انواع شیر توپی:
- شیر توپی شناور (Floating Ball Valve): این نوع شیر توپی به دلیل اتصال از یک نقطه، برای فشارهای پایین مناسب است.
- شیر توپی ترونیون (Trunnion Valve): این نوع شیر توپی برای فشارهای بالا و سیالات سنگین مناسب است.
- شیر توپی چند راهه (Multi-Way Ball Valve): این نوع شیر توپی برای کنترل جریان در چند مسیر مختلف به کار میرود.
نکات مهم در انتخاب شیر توپی:
- نوع سیال: با توجه به نوع سیال عبوری، جنس بدنه و نشیمنگاه شیر باید انتخاب شود.
- فشار و دما: شیر توپی باید برای فشار و دمای سیال عبوری مناسب باشد.
- سایز: سایز شیر توپی باید با توجه به قطر لوله و دبی سیال انتخاب شود.
- نوع اتصال: شیر توپی با انواع اتصالات مختلف مانند فلنجی، جوشی و رزوه ای تولید میشود.
جمع بندی:
شیر توپی یکی از پرکاربردترین شیرآلات صنعتی است که به دلیل مزایای متعدد، در صنایع مختلف مورد استفاده قرار میگیرد. هنگام انتخاب شیر توپی باید به نوع سیال، فشار و دما، سایز و نوع اتصال آن توجه کرد.

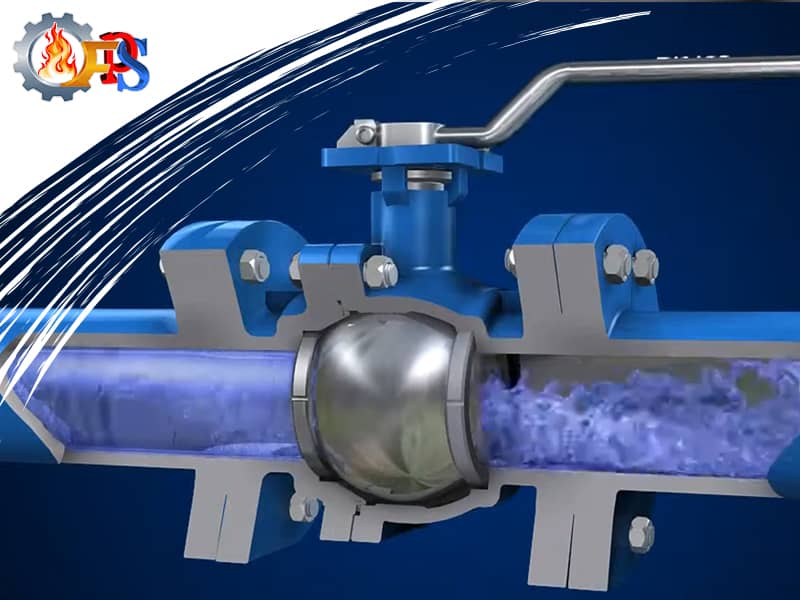

انیمیشن بررسی Ball Vavle بسیار جالب و آموزنده بود
