شیر توپی چیست؟

در هر سیستم لوله‌کشی، چه در یک ساختمان مسکونی ساده و چه در یک واحد صنعتی بزرگ، کنترل جریان سیالات یکی از مهم‌ترین چالش‌هاست. انتخاب شیر مناسب می‌تواند مستقیماً بر ایمنی، طول عمر تجهیزات، کاهش نشتی و هزینه‌های نگهداری تأثیر بگذارد.
یکی از پرکاربردترین و مطمئن‌ترین انواع شیرآلات، شیر توپی است. اما واقعاً شیر توپی چیست و چرا این‌قدر در تأسیسات و صنایع مختلف مورد استفاده قرار می‌گیرد؟

در این مقاله تلاش کرده‌ایم به‌صورت کامل و کاربردی، از تعریف اولیه تا راهنمای انتخاب و مقایسه، همه چیز را درباره شیر توپی بررسی کنیم تا اگر قصد خرید یا استفاده از آن را دارید، با آگاهی کامل تصمیم بگیرید.

بیشتر بخوانید: کاربرد های فلنج استنلس استیل

شیر توپی چیست؟

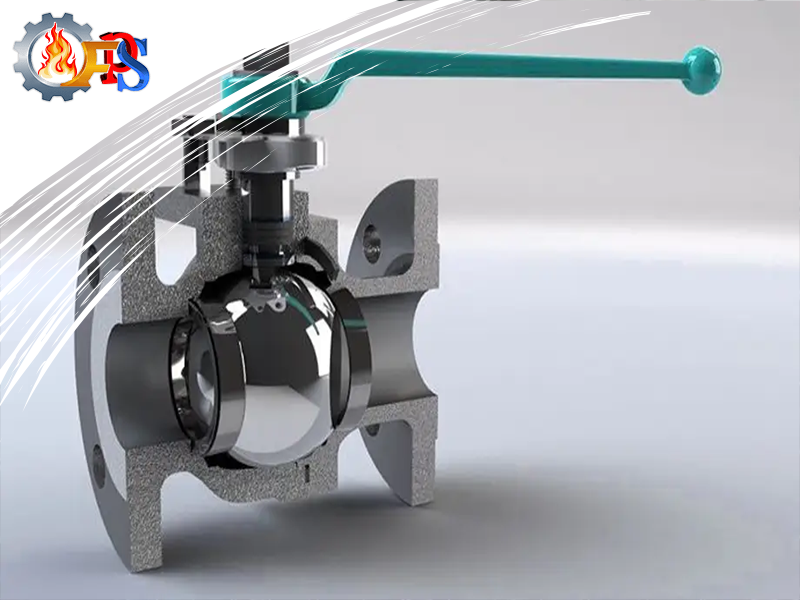

شیر توپی (Ball Valve) نوعی شیر قطع و وصل جریان است که در داخل آن یک توپ کروی سوراخ‌دار قرار دارد. این توپ با چرخش ۹۰ درجه‌ای، مسیر عبور سیال را باز یا بسته می‌کند.

• هم‌راستا بودن سوراخ توپ با مسیر لوله → جریان باز

• چرخش ۹۰ درجه‌ای توپ → مسیر مسدود و جریان قطع

به دلیل همین مکانیزم ساده، شیر توپی یکی از سریع‌ترین و قابل‌اعتمادترین شیرها برای قطع کامل جریان به شمار می‌رود.

اجزای اصلی شیر توپی

بدنه (Body)

بدنه شیر توپی معمولاً از جنس برنج، فولاد، استنلس استیل، چدن یا PVC ساخته می‌شود و وظیفه نگهداری اجزای داخلی را بر عهده دارد.

توپ (Ball)

قطعه کروی سوراخ‌دار که نقش اصلی در باز و بسته شدن جریان را ایفا می‌کند. کیفیت سطح توپ تأثیر مستقیم بر آب‌بندی دارد.

نشیمنگاه یا سیت (Seat)

اغلب از تفلون (PTFE) ساخته می‌شود و باعث می‌شود شیر در حالت بسته حداقل نشتی یا کاملاً بدون نشتی داشته باشد.

ساقه (Stem)

ساقه نیروی چرخش دسته را به توپ منتقل می‌کند.

دسته یا اهرم (Handle)

برای کنترل دستی شیر استفاده می‌شود و معمولاً با یک حرکت یک‌چهارم دور عمل می‌کند.

بیشتر بخوانید: تیوب کاری ابزار دقیق

نحوه عملکرد شیر توپی

شیر توپی تنها با یک حرکت ۹۰ درجه‌ای اهرم، جریان سیال را کاملاً باز یا بسته می‌کند. این ویژگی باعث شده که:

• در شرایط اضطراری بسیار کاربردی باشد

• زمان قطع جریان به حداقل برسد

• احتمال خطای انسانی کاهش یابد

به همین دلیل، شیر توپی برای کنترل تدریجی دبی مناسب نیست و بیشتر برای قطع و وصل کامل استفاده می‌شود.

انواع شیر توپی بر اساس ساختار

شیر توپی یک‌تکه

• بدنه یکپارچه

• قیمت اقتصادی

• تعمیرپذیری پایین

• مناسب مصارف خانگی و سبک

شیر توپی دوتکه

• بدنه شامل دو بخش

• قابلیت تعمیر

• کاربرد گسترده در صنعت

شیر توپی سه‌تکه

• کاملاً صنعتی

• امکان تعویض قطعات بدون جدا کردن از خط

• مناسب فشار و دمای بالا

بیشتر بخوانید: تفاوت لوله جوشی و مانیسمان: راهنمای جامع انتخاب مواد لوله‌کشی صنعتی

انواع شیر توپی بر اساس نوع اتصال

شیر توپی دنده‌ای

مناسب سیستم‌های لوله‌کشی ساختمانی و سایزهای کوچک.

شیر توپی فلنج‌دار

مناسب خطوط با فشار و دمای بالا، به‌ویژه در صنایع نفت و گاز.

شیر توپی جوشی

دارای آب‌بندی بسیار قوی و مناسب خطوط دائمی صنعتی.

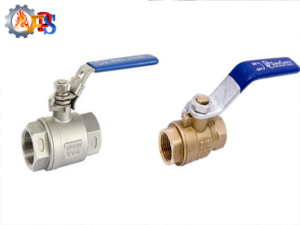

کاربردهای شیر توپی

شیر توپی به دلیل طراحی ساده و عملکرد مطمئن، در حوزه‌های مختلف استفاده می‌شود:

• تأسیسات ساختمانی (آب سرد و گرم)

• موتورخانه‌ها

• صنایع نفت، گاز و پتروشیمی

• صنایع غذایی و دارویی

• سیستم‌های هوای فشرده

• خطوط انتقال مواد شیمیایی

• سیستم‌های آبیاری

ویژگی	شیر توپی	شیر کشویی	شیر پروانه‌ای
سرعت قطع و وصل	بسیار سریع	کند	سریع
آب‌بندی	عالی	خوب	متوسط
افت فشار	بسیار کم	کم	متوسط
کنترل دبی	ضعیف	متوسط	خوب
مناسب فشار بالا	بله	بله	محدود

بیشتر بخوانید: شیر دروازه‌ای (Gate Valve) چیست؟ کاربرد، نحوه عملکرد و انواع آن

مزایای شیر توپی

• قطع و وصل سریع جریان

• آب‌بندی بسیار قوی

• افت فشار ناچیز

• طول عمر بالا

• نگهداری آسان

• مناسب انواع سیالات

معایب شیر توپی

• مناسب تنظیم تدریجی جریان نیست

• استفاده طولانی در حالت نیمه‌باز باعث آسیب سیت می‌شود

• در سایزهای بزرگ هزینه بالاتری دارد

«شیر توپی به دلیل آب‌بندی عالی و عملکرد سریع، یکی از مطمئن‌ترین گزینه‌ها برای قطع کامل جریان در سیستم‌های تأسیساتی و صنعتی محسوب می‌شود.»

تفاوت شیر توپی و شیر گازی

شیر گازی در واقع یکی از انواع شیر توپی است، اما:

• برای گاز شهری طراحی شده

• استانداردهای ایمنی خاص‌تری دارد

• هر شیر توپی الزاماً شیر گازی نیست

بیشتر بخوانید: لوله گالوانیزه چیست؟ آشنایی کامل با انواع، کاربردها و مزایا

راهنمای انتخاب شیر توپی مناسب

نوع سیال

آب، گاز، بخار، مواد شیمیایی یا روغن

فشار و دما

حتماً مشخصات فنی شیر با شرایط کاری سیستم تطابق داشته باشد.

جنس بدنه

• برنج: مصارف خانگی

• استنلس استیل: صنایع غذایی و شیمیایی

• فولاد: فشار و دمای بالا

نوع اتصال و سایز

دنده‌ای، فلنجی یا جوشی متناسب با لوله انتخاب شود.

بیشتر بخوانید: شیر پروانه ای چیست؟ کاربردها، انواع و نکات مهم در انتخاب و خرید

سوالات متداول FAQ

شیر توپی چیست و چه کاربردی دارد؟

شیر توپی نوعی شیر قطع و وصل سریع جریان است که در تأسیسات و صنایع مختلف استفاده می‌شود.

آیا شیر توپی نشتی دارد؟

در صورت کیفیت مناسب و نصب صحیح، نشتی آن بسیار ناچیز یا صفر است.

شیر توپی بهتر است یا شیر پروانه‌ای؟

برای آب‌بندی قوی و سایزهای کوچک، شیر توپی بهتر است؛ برای سایزهای بزرگ، شیر پروانه‌ای اقتصادی‌تر است.

آیا می‌توان از شیر توپی برای تنظیم جریان استفاده کرد؟

خیر، این شیر برای قطع و وصل کامل طراحی شده است.

جمع‌بندی

در این مقاله به‌طور کامل بررسی کردیم که شیر توپی چیست، چه انواعی دارد، چه مزایا و معایبی دارد و چگونه باید مدل مناسب آن را انتخاب کرد. اگر به دنبال شیرآلاتی مطمئن، بادوام و سریع هستید، شیر توپی یکی از بهترین انتخاب‌ها برای شماست.
