شیر سوزنی چیست؟

در سیستم‌های لوله‌کشی صنعتی، همیشه کنترل دقیق جریان سیال اهمیت حیاتی دارد. در بسیاری از کاربردها، باز یا بسته بودن کامل جریان کافی نیست و نیاز به تنظیم بسیار دقیق دبی وجود دارد. اینجاست که سؤال مهمی مطرح می‌شود: شیر سوزنی چیست و چه کاربردی دارد؟

شیر سوزنی یکی از دقیق‌ترین انواع شیرآلات صنعتی است که برای کنترل ظریف جریان مایعات و گازها استفاده می‌شود. در این مقاله به‌صورت ساده، تخصصی و کاملاً کاربردی به بررسی شیر سوزنی، اجزا، عملکرد، مزایا، معایب و کاربردهای آن می‌پردازیم.

بیشتر بخوانید: تفاوت شیر کشویی و پروانه ای | مقایسه کامل، کاربردها و راهنمای انتخاب

شیر سوزنی چیست؟

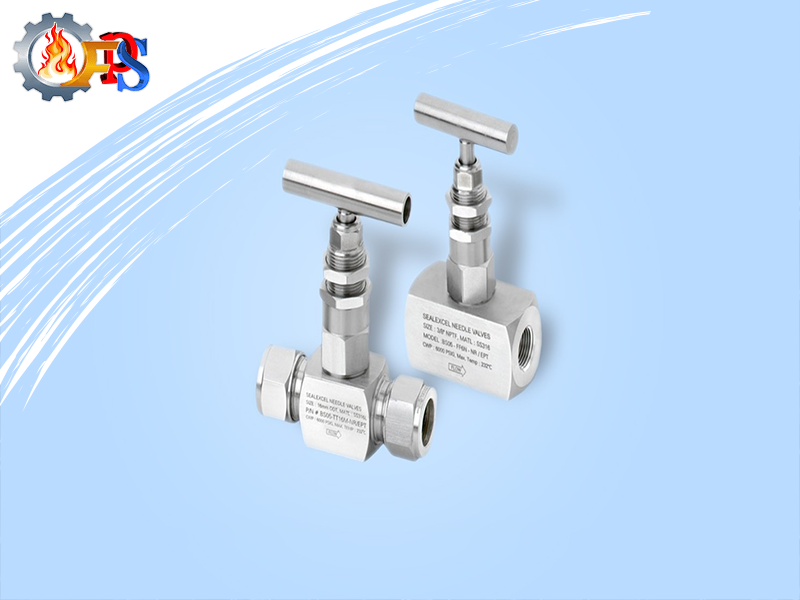

شیر سوزنی (Needle Valve) نوعی شیر کنترلی دستی یا صنعتی است که برای تنظیم دقیق و تدریجی جریان سیال در خطوط لوله استفاده می‌شود.

نام این شیر از سوزن مخروطی‌شکل آن گرفته شده که با حرکت عمودی، به‌آرامی مسیر عبور سیال را باز یا بسته می‌کند. این طراحی باعث می‌شود کنترل جریان بسیار دقیق‌تر از شیرهای توپی یا کشویی باشد.

عملکرد شیر سوزنی چگونه است؟

عملکرد شیر سوزنی بر پایه حرکت یک ساقه باریک و نوک‌تیز (سوزنی) است:

• با چرخاندن فلکه، سوزن به‌تدریج بالا یا پایین می‌رود

• هرچه سوزن بیشتر وارد نشیمنگاه شود، دبی جریان کمتر می‌شود

• با عقب‌رفتن سوزن، مسیر عبور سیال به‌صورت کنترل‌شده باز می‌شود

این مکانیزم باعث می‌شود شیر سوزنی برای کنترل‌های حساس و دقیق ایده‌آل باشد.

بیشتر بخوانید: شیر توپی چیست؟

اجزای اصلی شیر سوزنی

1. بدنه (Body)

بدنه معمولاً از برنج، فولاد، استنلس استیل یا چدن ساخته می‌شود و فشار سیال را تحمل می‌کند.

2. سوزن (Needle)

مهم‌ترین بخش شیر که شکل مخروطی و باریک آن امکان تنظیم دقیق جریان را فراهم می‌کند.

3. نشیمنگاه (Seat)

محل تماس سوزن با بدنه که آب‌بندی دقیق را انجام می‌دهد.

4. فلکه یا عملگر

برای باز و بسته کردن دستی شیر استفاده می‌شود.

کاربردهای شیر سوزنی

شیر سوزنی به دلیل دقت بالا، در صنایع مختلف کاربرد دارد:

• سیستم‌های ابزار دقیق

• صنایع نفت، گاز و پتروشیمی

• خطوط انتقال گاز

• سیستم‌های هیدرولیک و پنوماتیک

• آزمایشگاه‌ها و تجهیزات تست

• خطوط بخار کم‌فشار

• صنایع شیمیایی

بیشتر بخوانید: شیر دروازه‌ای (Gate Valve) چیست؟

چرا شیر سوزنی برای کنترل دقیق مناسب است؟

ویژگی‌های طراحی شیر سوزنی باعث می‌شود:

• تغییر دبی به‌صورت تدریجی و یکنواخت انجام شود

• از شوک فشار در سیستم جلوگیری شود

• کنترل سیال حتی در دبی‌های بسیار کم امکان‌پذیر باشد

به همین دلیل، در سیستم‌هایی که دقت اهمیت دارد، استفاده از شیر سوزنی ضروری است.

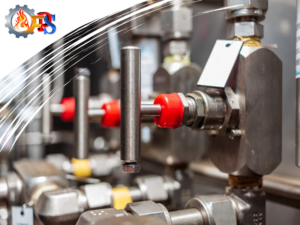

انواع شیر سوزنی

1. شیر سوزنی برنجی

• مناسب فشارهای متوسط

• مقاوم در برابر خوردگی

• پرکاربرد در سیستم‌های آب و گاز

2. شیر سوزنی فولادی

• مناسب فشار و دمای بالا

• کاربرد گسترده در صنایع نفت و گاز

3. شیر سوزنی استنلس استیل

• مقاومت بالا در برابر خوردگی و مواد شیمیایی

• مناسب صنایع غذایی و دارویی

بیشتر بخوانید: شیر پروانه ای چیست؟ کاربردها، انواع و نکات مهم در انتخاب و خرید

مزایای شیر سوزنی

• کنترل بسیار دقیق جریان

• آب‌بندی مناسب

• کاهش شوک فشار

• عملکرد نرم و قابل‌اعتماد

• مناسب برای دبی‌های کم

معایب شیر سوزنی

• مناسب نبودن برای قطع و وصل سریع

• افت فشار بیشتر نسبت به برخی شیرها

• محدودیت در سایزهای بزرگ

ویژگی	شیر سوزنی	شیر توپی	شیر کشویی
دقت کنترل	بسیار بالا	کم	متوسط
کاربرد اصلی	تنظیم جریان	قطع و وصل سریع	قطع و وصل
افت فشار	زیادتر	کم	کم
سرعت عملکرد	کند	سریع	کند

استانداردهای مرتبط با شیر سوزنی

شیرهای سوزنی صنعتی معمولاً مطابق استانداردهای بین‌المللی مانند API و ASME طراحی و تولید می‌شوند تا از نظر ایمنی و عملکرد قابل اطمینان باشند.

نکات مهم هنگام انتخاب شیر سوزنی

برای انتخاب درست شیر سوزنی به این موارد توجه کنید:

• نوع سیال (گاز، مایع، بخار)

• فشار و دمای کاری

• جنس بدنه و سوزن

• سایز و نوع اتصال

• میزان دقت موردنیاز در کنترل جریان

بیشتر بخوانید: شیر سماوری چیست؟

آیا شیر سوزنی برای قطع کامل جریان مناسب است؟

شیر سوزنی می‌تواند جریان را قطع کند، اما هدف اصلی آن تنظیم دقیق جریان است. برای قطع و وصل مداوم، استفاده از شیر توپی یا پروانه‌ای گزینه بهتری است.

جمع‌بندی نهایی

شیر سوزنی یکی از دقیق‌ترین شیرآلات صنعتی است که برای کنترل تدریجی و حساس جریان سیال استفاده می‌شود. این شیر در صنایع مختلف، به‌ویژه ابزار دقیق، نفت و گاز و سیستم‌های کنترلی نقش مهمی دارد.
انتخاب صحیح شیر سوزنی باعث افزایش ایمنی، دقت عملکرد و طول عمر تجهیزات خواهد شد.

سؤالات متداول درباره شیر سوزنی

۱. شیر سوزنی چیست و چه کاربردی دارد؟

شیر سوزنی نوعی شیر صنعتی است که برای تنظیم دقیق و تدریجی جریان سیال استفاده می‌شود. این شیر بیشتر در سیستم‌های ابزار دقیق، خطوط گاز، صنایع نفت و گاز و مدارهایی که کنترل حساس جریان اهمیت دارد، کاربرد دارد.

۲. تفاوت شیر سوزنی با شیر توپی چیست؟

شیر توپی برای قطع و وصل سریع جریان طراحی شده است، اما شیر سوزنی برای کنترل دقیق دبی به کار می‌رود. دقت شیر سوزنی بسیار بالاتر است ولی سرعت عملکرد آن کمتر از شیر توپی است.

۳. آیا شیر سوزنی برای قطع کامل جریان مناسب است؟

بله، شیر سوزنی می‌تواند جریان را به‌طور کامل قطع کند؛ اما به دلیل طراحی آن، برای قطع و وصل مداوم و سریع توصیه نمی‌شود و بهتر است برای تنظیم جریان استفاده شود.

۴. شیر سوزنی برای چه نوع سیالاتی مناسب است؟

شیر سوزنی برای مایعات، گازها و بخار کم‌فشار قابل استفاده است. با انتخاب جنس مناسب بدنه و سوزن، می‌توان از آن برای سیالات خورنده یا حساس نیز استفاده کرد.

۵. افت فشار در شیر سوزنی چقدر است؟

به دلیل مسیر باریک عبور سیال، افت فشار در شیر سوزنی نسبت به برخی شیرآلات دیگر بیشتر است. به همین دلیل معمولاً در دبی‌های کم استفاده می‌شود.

۶. جنس بدنه شیر سوزنی چه تأثیری در عملکرد آن دارد؟

جنس بدنه مستقیماً بر مقاومت در برابر فشار، دما و خوردگی تأثیر می‌گذارد. برنج برای فشار متوسط، فولاد برای فشار و دمای بالا و استنلس استیل برای محیط‌های خورنده مناسب است.
