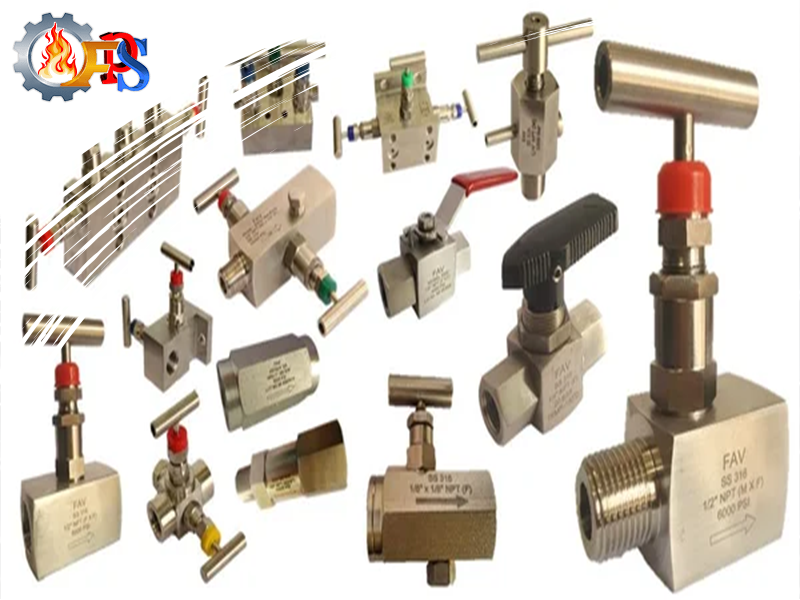

ولو های ابزار دقیق

ولو های ابزار دقیق (Instrumentation Valves) تجهیزاتی هستند که در صنایع مختلف برای کنترل دقیق فشار، جریان، جهت حرکت یا قطع و وصل سیالات مورد استفاده قرار می‌گیرند. این ولوها نقش حیاتی در عملکرد سیستم‌های کنترل صنعتی دارند و به مهندسان امکان می‌دهند شرایط فرایندی را در محدوده کاملاً مشخص نگه دارند. از آنجا که بسیاری از فرایندهای نفت و گاز، پتروشیمی، نیروگاه‌ها و واحدهای تولیدی به ثبات فشار و جریان وابسته‌اند، عملکرد صحیح این شیرها تضمین‌کننده ایمنی و راندمان بالای سیستم است.

ولو های ابزار دقیق با ساختارهای متنوع و قابلیت‌های گوناگون طراحی می‌شوند تا بتوانند با انواع سیالات از جمله مایعات تمیز، مواد خورنده، گازهای سنگین، دوغاب‌ها و حتی سیالات حساس به آلودگی سازگار باشند. این شیرها اغلب با عملگرهای کنترلی (مانند عملگرهای پنوماتیکی یا الکتریکی) همراه هستند که به سیستم کنترلی مرکزی (مانند DCS یا PLC) متصل شده و فرمان‌پذیری دقیق را فراهم می‌آورند.

شناخت دقیق این شیرها نه تنها موجب آگاهی بیشتر از نیازهای فرایند می‌شود، بلکه انتخاب صحیح آن‌ها به کاهش استهلاک، کاهش مصرف انرژی و جلوگیری از خرابی تجهیزات کمک می‌کند. آن‌ها باید در برابر محیط‌های عملیاتی سخت، دماهای بالا یا پایین و فشارهای کاری متفاوت مقاومت داشته باشند.

بیشتر بخوانید: تیوب کاری ابزار دقیق

اهمیت استفاده از ولو های ابزار دقیق در صنعت

عملکرد این ولوها مستقیماً بر کیفیت محصول نهایی و ایمنی کلی تأسیسات تأثیر می‌گذارد. در یک پالایشگاه، کوچک‌ترین نوسان در دبی یک ماده کاتالیزوری می‌تواند کل راندمان واحد را تحت تأثیر قرار دهد. در یک نیروگاه، کنترل دقیق بخار ورودی به توربین‌ها برای جلوگیری از آسیب‌های ناشی از سرعت بیش از حد ضروری است. به طور کلی، ولوهای ابزار دقیق به عنوان مرزبانان فیزیکی خطوط فرایندی عمل می‌کنند و اطمینان می‌دهند که پارامترهای حیاتی (مانند دما، فشار و دبی) در نقاط تنظیم (Set Points) باقی بمانند.

چرا شناخت انواع ولوهای ابزار دقیق اهمیت دارد؟

تفاوت ساختاری و عملکردی میان ولوهای مختلف باعث می‌شود هر مدل برای شرایط خاصی مناسب باشد. این تفاوت‌ها عمدتاً در نحوه درزبندی (Sealing)، میزان افت فشار (Pressure Drop) و قابلیت تنظیم (Throttling capability) نمود پیدا می‌کنند.

• تأثیر بر ایمنی: برخی از شیرها برای شرایط اضطراری طراحی شده‌اند (مانند شیرهای ایمنی)، در حالی که برخی دیگر صرفاً برای باز و بسته کردن (On/Off) کاربرد دارند. استفاده از شیر اشتباه می‌تواند منجر به نشت‌های خطرناک یا شکست تجهیزات تحت فشار شود.
• تأثیر بر راندمان انرژی: طراحی داخلی شیر تأثیر مستقیمی بر افت فشار کلی سیستم دارد. شیرهایی که مسیر عبور سیال را به حداقل تغییر می‌دهند (مانند شیر دروازه‌ای باز شده کامل)، انرژی کمتری برای پمپاژ نیاز دارند.
• تطبیق با سیال: سیالات خورنده (مانند اسیدها) نیازمند موادی با پوشش‌های خاص (مانند PTFE یا Hastelloy) هستند، در حالی که سیالات تمیز ممکن است به شیرهای استانداردی بسنده کنند.

مهندسان ابزار دقیق باید بتوانند با توجه به نوع سیال، دما، فشار، حساسیت فرایند، سرعت عملکرد و هدف سیستم (قطع و وصل یا کنترل)، مناسب‌ترین مدل را انتخاب کنند. این دانش مستقیماً روی کیفیت محصول، ایمنی کارکنان و هزینه‌های نگهداری تأثیر می‌گذارد. به عنوان مثال، در یک خط انتقال گاز، استفاده از شیرهایی با گواهی‌های مخصوص (مانند API 6D) برای اطمینان از آب‌بندی در برابر گازهای تحت فشار بالا ضروری است.

بیشتر بخوانید: تولیدکنندگان لوله مانیسمان: تحلیل فرآیند و بازیگران اصلی در ایران

معرفی انواع ولوهای ابزار دقیق

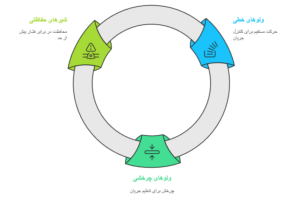

انواع ولوهای ابزار دقیق معمولاً در سه دسته اصلی تقسیم می‌شوند: ولوهای خطی (Linear Motion Valves)، ولوهای چرخشی (Rotary Motion Valves) و شیرهای حفاظتی (Safety and Pressure Relief Valves).



۱. ولوهای خطی (Linear Motion Valves)

این شیرها با حرکت مستقیم ساقه (Stem) در راستای خط لوله، میزان بازشدگی را کنترل می‌کنند.

• شیر کروی (Globe Valve): مناسب برای تنظیم دقیق جریان
• شیر دروازه‌ای (Gate Valve): مناسب برای قطع و وصل کامل
• شیر سوزنی (Needle Valve): مناسب برای دبی‌های بسیار پایین و کنترل بسیار دقیق
• شیر دیافراگمی (Diaphragm Valve): مناسب برای سیالات خورنده و بهداشتی



۲. ولوهای چرخشی (Rotary Motion Valves)

این شیرها با چرخش ۹۰ درجه یا کمتر، سیال را کنترل می‌کنند و اغلب برای قطع و وصل سریع یا کنترل با رنج وسیع مناسب هستند.

• شیر توپی (Ball Valve): آب‌بندی عالی و عملکرد سریع
• شیر سماوری (Plug Valve): طراحی ساده و عملکرد سریع ربع‌گرد
• شیر پروانه‌ای (Butterfly Valve): سبک و مناسب برای لوله‌های با قطر بزرگ

بیشتر بخوانید: لوله گالوانیزه چیست؟ آشنایی کامل با انواع، کاربردها و مزایا

۳. شیرهای حفاظتی (Safety Valves)

شیر فشارشکن (Pressure Relief Valve – PRV): برای حفاظت از سیستم در برابر فشار بیش از حد

این دسته‌بندی کمک می‌کند مهندسان ابتدا نوع حرکت و کارایی کلی شیر را مشخص کرده و سپس مدل مناسب را انتخاب کنند. هر کدام از این گروه‌ها کاربردها و محدودیت‌های خاص خود را دارند.



بررسی جزئیات انواع اصلی ولوهای ابزار دقیق

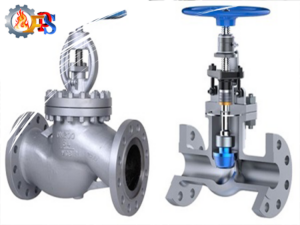

1. شیر کروی (Globe Valve)

شیر کروی از رایج‌ترین شیرهای ابزار دقیق برای کنترل دقیق جریان است. این شیر از یک بدنه با دو نشیمنگاه (Seat) داخلی تشکیل شده است که ساقه به همراه یک دیسک (Plug) بین آن‌ها حرکت می‌کند. مسیر داخلی آن به‌گونه‌ای طراحی شده که سیال مجبور به تغییر جهت (معمولاً دو یا سه بار) می‌شود و همین ویژگی باعث ایجاد دقت بالا در تنظیم تدریجی جریان می‌گردد.

کاربردها

• کنترل دقیق (Throttling) جریان مایعات و گازها.
• مناسب برای بخار، آب گرم، هوای فشرده و خطوط شیمیایی با فشار متوسط.
• تنظیم تدریجی دبی در فرایندهای حساسی که نیاز به کنترل فلو مستمر دارند.

مزیت اصلی: دقت بالا در تنظیم جریان.

محدودیت اصلی: افت فشار قابل توجه نسبت به شیرهای دروازه‌ای یا توپی به دلیل تغییر مسیر سیال. اگر افت فشار یک پارامتر بحرانی باشد، این شیر گزینه ایده‌آل نیست.

افت فشار (Pressure Drop)

افت فشار در شیر کروی عمدتاً به دلیل ضریب مقاومت (Resistance Coefficient) آن رخ می دهد.

بیشتر بخوانید: شیر سماوری چیست؟

2. شیر دروازه‌ای (Gate Valve)

شیر دروازه‌ای برای کاربردهایی مناسب است که نیاز به قطع و وصل کامل جریان وجود دارد. این شیر با حرکت عمودی یک صفحه فلزی (Gate) که مانند دروازه در مسیر قرار می‌گیرد، جریان را کاملاً باز یا بسته می‌کند. در حالت باز، صفحه کاملاً از مسیر خارج شده و سطح تماس بین سیال و بدنه حداقل می‌شود.

کاربردها:

• خطوط انتقال طولانی که نیاز به باز و بسته شدن دوره‌ای دارند (Isolation Service).
• شبکه‌های آب، نفت خام و محیط‌هایی که عملیات قطع و وصل سریع موردنیاز نیست.

مزیت اصلی: افت فشار بسیار کم در حالت کاملاً باز (Full Bore).

محدودیت اصلی: عدم مناسب بودن برای کنترل تدریجی جریان (Throttling). باز کردن نیمه‌کاره ممکن است باعث ارتعاشات شدید (Chattering) صفحه و فرسایش سریع نشیمنگاه شود. در این حالت، سرعت سایش بالا می‌رود.



3. شیر سوزنی (Needle Valve)

شیر سوزنی برای کنترل دقیق جریان در سیستم‌های فشار بالا یا مدارهایی که به تنظیمات میلی‌متری نیاز دارند، کاربرد گسترده‌ای دارد. این شیر شبیه شیر کروی است، اما ساقه آن به شکل یک نوک مخروطی بلند (سوزن) است که به آرامی در نشیمنگاه فرو می‌رود. این طراحی سبب می‌شود تنظیم فلو با دقت بسیار بالا و در محدوده‌ای بسیار کوچک انجام شود.

کاربردها:

• صنایع پتروشیمی، آزمایشگاه‌ها و خطوط گاز.
• سیستم‌های ابزار دقیق حساس که نیاز به تنظیم جریان مرجع (Reference Flow) دارند.
• خطوط نمونه‌برداری (Sampling Lines).

مزیت اصلی: دقت کنترلی بی‌نظیر در دبی‌های پایین.

محدودیت اصلی: افت فشار بالا و عدم کارکرد مناسب در سیالات دارای ذرات معلق (به دلیل احتمال مسدود شدن نوک سوزن).

بیشتر بخوانید: کاربرد لوله مانیسمان در صنعت و ساختمان

4. شیر گلویی (Pinch Valve)

شیر گلویی از یک لوله انعطاف‌پذیر ساخته شده که از بیرون تحت فشار قرار می‌گیرد. این شیر شامل یک بدنه فلزی و یک آستری لاستیکی یا الاستومری (Sleeve) است که جریان از درون آن عبور می‌کند. با اعمال فشار خارجی به بدنه، آستری فشرده شده و مسیر سیال بسته می‌شود (همانند گلویی گرفتن).

کاربردها:

• انتقال سیالات خورنده، دوغاب‌ها (Slurries)، مواد دارای ذرات جامد و سیالات سنگین.
• صنایع معدنی، فاضلاب و تصفیه آب (به دلیل عدم تماس سیال با قطعات مکانیکی فلزی).

مزیت اصلی: مقاومت عالی در برابر سایش و خوردگی؛ نگهداری و تعمیر آسان (فقط تعویض آستری).

محدودیت اصلی: محدودیت در دما و فشار کاری (وابسته به جنس آستری) و عدم توانایی در کنترل دقیق جریان در مقایسه با شیر کروی.



5. شیر دیافراگمی (Diaphragm Valve)

شیر دیافراگمی دارای یک دیافراگم انعطاف‌پذیر است که مسیر جریان را باز و بسته می‌کند. این شیرها نیز مشابه شیرهای گلویی، سیال را از قسمت‌های فلزی بدنه جدا می‌کنند. دیافراگم از جنس الاستومر یا PTFE است و با حرکت عمودی عملگر، به سمت بالا کشیده شده و جریان باز می‌شود.

کاربردها:

• صنایع بهداشتی و دارویی (Pharmaceuticals)؛ به دلیل خاصیت خودپالایشی (Self-draining) و عدم تجمع ذرات.
• سیالات چسبناک، خورنده و مواد حساس که نیاز به آب‌بندی کامل دارند.

مزیت اصلی: جلوگیری از آلودگی سیال و آب‌بندی مؤثر.

محدودیت اصلی: دیافراگم مستعد پارگی است و عمر آن به شرایط عملیاتی وابسته است.



6. شیر سماوری (Plug Valve)

شیر سماوری از یک پلاگ استوانه‌ای یا مخروطی (که اغلب دارای سوراخ عبور است) تشکیل شده که با چرخش ۹۰ درجه مسیر سیال را باز یا بسته می‌کند. در این شیر، سطح آب‌بندی بسیار وسیع است و در حالت باز، مسیر جریان نسبتاً مستقیم است. بسیاری از شیرهای سماوری برای آب‌بندی بهتر با لایه‌های نرم (Soft-seated) یا فلزی (Metal-seated) پوشانده می‌شوند.

کاربردها:

• کنترل سریع جریان در خطوط گاز، سوخت، نفت سبک و شبکه‌هایی با فشار متوسط.
• برای سرویس‌های On/Off که نیاز به عملکرد سریع دارند.

مزیت اصلی: عملکرد سریع ربع‌گرد، افت فشار کم در حالت باز و قابلیت نگهداری آسان.

محدودیت اصلی: اگر از نوع سفت و سخت (بلاگ فلزی) باشد، آب‌بندی کامل ممکن است دشوار باشد. برای سیالات ساینده کارایی مطلوبی ندارد.

بیشتر بخوانید: چگونه با آب بندی اتصالات پلی اتیلن از نشتی‌ها جلوگیری کنیم؟!

7. شیر توپی (Ball Valve)

شیر توپی یکی از محبوب‌ترین و قابل‌اعتمادترین شیرهای ابزار دقیق است. این شیر از یک توپ فلزی یا پلاستیکی که دارای یک سوراخ (Bore) در مرکز است، تشکیل شده است. با چرخش ۹۰ درجه، سوراخ توپ یا در راستای لوله قرار می‌گیرد (باز) یا عمود بر آن (بسته). این شیرها به دلیل ساختار ساده و کارآمد، در صنایع مختلف بسیار رایج هستند.

• Full Port: سوراخ توپ هم‌قطر لوله است که افت فشار را به حداقل می‌رساند.
• Reduced Port: سوراخ توپ کوچک‌تر از لوله است که هزینه را کاهش می‌دهد اما افت فشار را افزایش می‌دهد.

کاربردها:

• آب‌بندی عالی (Tight Shutoff) در خطوط گاز و مایعات تحت فشار.
• خطوط هیدرولیک و پنوماتیک، خطوط انتقال مواد شیمیایی.

مزیت اصلی: آب‌بندی فوق‌العاده، سرعت عملکرد بالا، افت فشار بسیار کم در حالت باز کامل (Full Port).

محدودیت اصلی: کنترل تدریجی جریان در حالت نیمه باز (بین زوایای ۲۰ تا ۶۰ درجه) می‌تواند باعث سایش سریع نشیمنگاه شود، اگرچه مدل‌های با نشیمنگاه فلزی برای کنترل جزئی طراحی شده‌اند.



8. شیر پروانه‌ای (Butterfly Valve)

شیر پروانه‌ای از یک دیسک دایره‌ای (پروانه) تشکیل شده که حول یک محور مرکزی با چرخش ۹۰ درجه جریان را کنترل می‌کند. این شیر بسیار فشرده و سبک است. در حالت باز کامل، دیسک موازی با جریان قرار می‌گیرد و کمترین مقاومت را ایجاد می‌کند.

کاربردها:

• صنایع آب و فاضلاب، تهویه مطبوع، صنایع غذایی و شیمیایی.
• خطوط با قطر بالا (مثلاً DN200 به بالا) که استفاده از شیرهای دروازه‌ای یا توپی بسیار سنگین و پرهزینه است.

مزیت اصلی: قیمت مناسب، وزن کم، نصب آسان و فضای کمی اشغال می‌کند.

محدودیت اصلی: در حالت بسته، دیسک همیشه بخشی از مسیر سیال است، بنابراین کمی افت فشار (در مقایسه با شیر دروازه‌ای باز) وجود دارد. مناسب برای سیالات با ویسکوزیته بالا یا حاوی ذرات درشت نیست، مگر آنکه طراحی خاصی داشته باشد (مانند Lugged یا Flanged).

بیشتر بخوانید: عوامل مؤثر بر طول عمر لوله و اتصالات

9. شیر فشارشکن یا ایمنی (Pressure Relief Valve – PRV)

این شیرها برخلاف سایر شیرها، خودکار عمل می‌کنند و بخشی از حلقه کنترل اصلی نیستند، بلکه صرفاً برای محافظت از تجهیزات در برابر فشار بیش از حد استفاده می‌شوند.

این شیرها معمولاً با یک فنر یا یک وزنه تنظیم می‌شوند تا در فشار مشخصی (Set Pressure) فعال شوند. هنگامی که فشار خط به این مقدار می‌رسد، نیروی هیدرواستاتیک سیال بر نیروی فنر غلبه کرده و شیر باز می‌شود تا سیال اضافی را تخلیه کند. پس از کاهش فشار به حد ایمن، شیر مجدداً بسته می‌شود.

کاربردها:

• سیستم‌های بخار، کمپرسورها، مخازن تحت فشار، خطوط گاز و واحدهای پالایشگاهی.
• این شیرها اغلب باید بر اساس استانداردهای دقیق (مانند API 520/521) طراحی و تأیید شوند.

اهمیت حیاتی: وجود این شیرها برای جلوگیری از انفجار یا تخریب تجهیزات ضروری است.



مقایسه انواع ولوهای ابزار دقیق و کارایی آن‌ها

انتخاب شیر مناسب تابعی از چندین پارامتر کلیدی است که در جدول زیر خلاصه‌سازی شده است:

نوع شیر	مکانیزم کنترل	کاربرد اصلی	مزیت کلیدی	محدودیت کلیدی
کروی (Globe)	خطی	کنترل دبی دقیق (Throttling)	دقت بالا در تنظیم جریان	افت فشار زیاد
دروازه‌ای (Gate)	خطی	قطع و وصل (Isolation)	افت فشار بسیار کم در حالت باز	مناسب نیست برای تنظیم دبی
سوزنی (Needle)	خطی	دبی‌های بسیار کم، فشار بالا	تنظیم فوق‌العاده دقیق	افت فشار بالا، عدم تحمل ذرات
توپی (Ball)	چرخشی (۹۰ درجه)	قطع و وصل سریع، آب‌بندی	آب‌بندی عالی، عملکرد سریع	کنترل تدریجی ضعیف
پروانه‌ای (Butterfly)	چرخشی (۹۰ درجه)	خطوط با قطر بزرگ	سبک، اقتصادی و کم‌جا	آب‌بندی کمتر از توپی، افت فشار جزئی
گلویی (Pinch)	خطی (فشار بر آستری)	سیالات خورنده و دوغاب‌ها	مقاومت در برابر سایش	محدودیت در دما و فشار

انتخاب بر اساس نیاز فرایند

• اگر نیاز اصلی آب‌بندی کامل در خطوط گاز باشد: شیر توپی (Ball Valve) بهترین گزینه است.
• اگر نیاز اصلی تنظیم دقیق بخار باشد: شیر کروی (Globe Valve) انتخاب می‌شود، زیرا تحمل دمای بالا و قابلیت کنترل تدریجی را دارد.
• اگر سیال حاوی ذرات معلق فراوان و خورنده باشد: شیر گلویی یا دیافراگمی اولویت دارند.
• اگر شیر در خطوط اصلی انتقال با قطر بزرگ (مثلاً ۵۰۰ میلی‌متر) نصب شود: شیر پروانه‌ای به دلیل اقتصادی بودن و سبکی ترجیح داده می‌شود.

بیشتر بخوانید: عوامل مؤثر بر قیمت شیر فلکه کشاورزی

جمع‌بندی

ولوهای ابزار دقیق یکی از اصلی‌ترین تجهیزات سیستم‌های صنعتی هستند که وظیفه حیاتی تنظیم و حفاظت از شرایط فرایندی را بر عهده دارند. تنوع بالا در ساختار و عملکرد این شیرها سبب می‌شود هر نوع برای شرایط خاصی مناسب باشد؛ از شیرهای کروی برای کنترل دقیق گرفته تا شیرهای توپی برای قطع و وصل سریع و شیرهای حفاظتی برای تضمین ایمنی در برابر فشار بیش از حد.

شناخت دقیق ویژگی‌ها، از جمله ضریب جریان، جنس ساخت، نوع عملگر و رنج تحمل فشار و دما، به مهندسان کمک می‌کند انتخاب صحیحی داشته باشند و از مشکلات عملیاتی ناشی از انتخاب نادرست (مانند نشت، سایش زودرس یا افت فشار غیرمجاز) جلوگیری کنند. انتخاب درست یک شیر می‌تواند کیفیت فرایند، ایمنی کارکنان و طول عمر تجهیزات را در طول سالیان فعالیت صنعتی تضمین کند.
