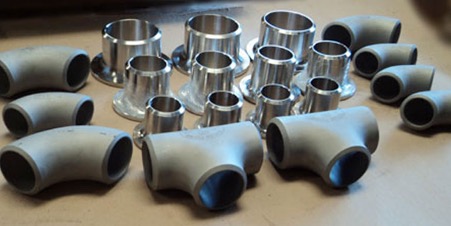

اتصالات مانیسمان استیل (بدون درز) از جمله انواع اتصالات جوشی لوله‌ها است که به منظور متصل کردن لوله‌ها به یکدیگر بدون ایجاد هیچگونه درز و خط جوشی بر روی بدنه به کار برده می‌شود. تحمل فشار بیشتر نسبت به سایر اتصالات از مهم‌ترین ویژگی‌های اتصالات مانیسمان است که موجب شده از آن در صنایع مختلف خودروسازی، صنعت هوا فضا و دریانوردی استفاده کرد. این نوع اتصالات بر روی لوله های مانیسمان (بدون درز) انجام می‌شود. در این مقاله ضمن پرداختن به معرفی اتصالات مانیسمان، نحوه کاربرد و مزایا و معایب آن نیز بررسی می‌شود تا شما بتوانید انتخاب دقیق‌تری داشته باشید.
ایجاد خط لوله طولانی به منظور انتقال سیالات مختلف نیازمند متصل کردن لوله‌ها به یکدیگر است تا سیستم لوله کشی تشکیل شود. هر یک از انواع اتصالات با توجه به جنس و نوع لوله متفاوت خواهد بود. اتصالات مانیسمان (بدون درز) متناسب با نوع لوله به کار رفته در سیستم لوله کشی یعنی نوع مانیسمان با هدف متصل کردن لوله‌ها به کار برده می‌شود.
اتصالات مانیسمان نوعی از اتصالات جوشی بدون درز هستند که قابلیت تحمل فشار بیشتری را نسبت به سایر اتصالات از خود نشان می‌دهند. لوله های مانیسمان از جنس فولاد شمش به صورت یک استوانه بدون درز تولید می‌شود.
از مهم‌ترین ویژگی‌های اتصالات مانیسمان استیل (بدون درز) می‌توان به موارد زیر اشاره کرد:

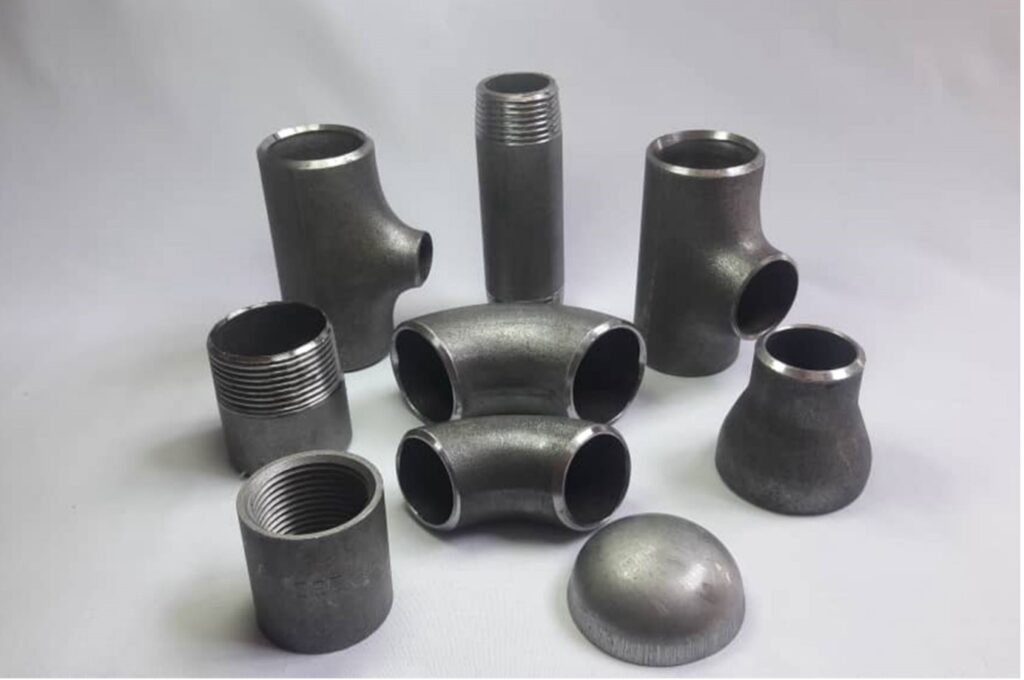

اصلی‌ترین بخش تولید اتصالات مانیسمان استیل، استفاده از مواد اولیه با کیفیت است. شمش‌های فولادی به عنوان ماده اولیه این اتصالات تحت حرارت با دمای بسیار بالا قرار گرفته و در نهایت با استفاده از دستگاه‌ها و تجهیزات مختلف طی فرایند‌های متعدد به صورت اتصالات مانیسمان ساخته می‌شوند.
یکی از مهم‌ترین موارد در ساخت این اتصالات، رعایت استاندارد‌های ASME است که برای این مورد باید استاندارد ASME B۱۶. ۹ رعایت شود.
با توجه به ویژگی‌های اتصالات مانیسمان استیل (بدون درز) از آن در صنایع مختلف مانند موارد زیر استفاده می‌شود:
همان طور که گفته شد اتصالات مانیسمان استیل از متصل کردن لوله های‌مانیسمان به یکدیگر ایجاد می‌شود. این روش اتصال در انواع مختلف زانویی، تبدیل، نیپل و کپ در اشکال مختلف با ویژگی‌ها و کاربرد‌های خاص خود تولید می‌شود.
این نوع اتصال به منظور متصل کردن دو لوله با قطر و زوایای مختلف به کار برده می‌شود. هرگاه از جوشکاری با فشار زیاد استفاده شود تا دو لوله به یکدیگر متصل شده و یک زاویه خمیده ایجاد شود بدون اینکه درز و خط جوش بر روی بدنه آن‌ها باقی بماند، اتصالات مانیسمان زانویی تشکیل شده است. این نوع اتصال با شیوه‌های سرد و گرم همراه با مزایا، معایب و کاربرد‌های منحصر به فرد خود تولید می‌شود.
هرگاه لوله‌های فولادی‌مانیسمان را در اندازه‌های مناسب برش داده می‌شوند، داخل یک شفت قرار گرفته و با دستگاه پرس به جلو رانده شده تا از کوره‌های پر حرارت قوس الکترونیکی عبور کرده و تغییر شکل در زاویه مورد نظر با دمای ۸۰۰ درجه سانتی گراد وارد شده بر روی لوله‌ها ایجاد گردد. از این روش تولید زانویی‌مانیسمان بیشتر برای اتصالات در اندازه‌های کوچک با میزان ضخامت کم ولی کیفیت بالا استفاده می‌شود.
نورد گرم از دیگر روش‌های تولید‌مانیسمان زانویی است که لوله های‌مانیسمان پس از برش خوردن وارد کوره‌های داغ شده و با قرار گرفتن در قالب عصایی شکل توسط دستگاه پرس به جلو رانده شده و در نهایت زانویی‌مانیسمان تولید می‌شود. از این روش برای ساخت زانویی با قطر و ضخامت بالا استفاده می‌شود. نورد گرم علاوه بر این برای تولید زانویی ضخامت کم در حالت سرد نیز به کار برده می‌شود.
استاندارد‌های زانویی‌مانیسمان عبارتند از:
۱. استاندارد ابعاد ASME B۱۶. ۹
۲. استاندارد متریال ASME A۲۳۴
اتصالات مانیسمان (بدون درز) سه راهی به منظور متصل کردن لوله های‌مانیسمان قابل جوشکاری در سیستم لوله کشی با دما و فشار بالا به کار برده می‌شوند. جنس مواد اولیه به کار رفته در ساخت این اتصالات، فولاد کربن استیل است. سه انشعاب موجود در اتصال‌مانیسمان سه راهی برای تغییر جهت انتقال سیالات در مسیر استفاده می‌گردد.
سه راهی‌مانیسمان ۹۰ درجه به شکل T انگلیسی و سه راهی‌مانیسمان ۴۵ درجه به شکل Y انگلیسی است. انواع مختلف این سه راهی در نوع مساوی و تبدیلی ساخته و به وفور در خطوط لوله انتقال سیال به کار گرفته می‌شوند. در حالت کلی هرگاه انشعاب‌گیری قطر کوچک‌تر از بدنه اصلی انجام گیرد از سه راهی‌مانیسمان استفاده می‌شود. با توجه به مقاومت بالای این اتصالات در برابر فشار و دما از سیستم لوله کشی صنایع مختلف با حساسیت و فشار کاری متوسط و بالا کاربرد دارد.
هرگاه بخواهند در اندازه سیستم لوله کشی، تغییرات ایجاد کنند از تبدیل‌مانیسمان استفاده می‌کنند. این تبدیل در انواع مختلف تبدیل جوشی هم مرکز و غیر هم مرکز ساخته می‌شود. روش جوشکاری به شیوه butt weld بوده و لبه‌های لوله‌ها به شکل plain و beveled به یکدیگر بدون درز و جای خط جوش متصل می‌شوند.
کپ جوشی یا‌مانیسمان کپ از دیگر اتصالات مانیسمان یا اتصالات بدون درز است که در دو نوع کپ گود و کپ تخت تولید می‌گردد. این نوع اتصال بر اساس استاندارد‌های جهانی توسط تولیدکنندگان داخلی در ضخامت‌های متفاوت و به صورت سفارشی ساخته و عرضه می‌شود. استاندارد متریال به کار رفته در کپ جوشی ASTM A۲۳۴ و استاندارد ابعادی ASME B۱۶. ۹ است.
در پایپینگ، قطعه کوچکی وجود دارد که برای بسته شدن به سایر اتصالات در دو نوع دو سر دنده دار و یک سر دنده دار به کار برده می‌شود که آن را نیپل مینامند. این محصول در شکل‌های متفاوت شش گوش، لوله‌ای، بشکه‌ای، فلنجی، تمام دنده، یک سر دنده و فنری تولید و مورد استفاده قرار می‌گیرد. نامگذاری نیپل‌مانیسمان بر اساس نوع دنده آن عبارتند از:
استاندارد‌های به کار رفته در ساخت اتصالات مانیسمان نیپل شامل استاندار متریال ASTM A۵۳، ASTM A۱۰۶، API ۵L و API ۵CT می‌شود.
۱. اتصالات رده ۲۰
۲. اتصالات رده ۴۰
۳. اتصالات رده ۸۰
۴. اتصالات رده ۱۶۰
۵. اتصالات رده SGP
۶. اتصالات رده STD
اتصالات مانیسمان (بدون درز) از جمله شیوه‌های متصل کردن لوله های‌مانیسمان از طریق جوشکاری بدون باقی ماندن خط جوش و درز بر روی بدنه آن‌ها است. این نوع اتصالات به دلیل استفاده از مواد اولیه با کیفیت شامل شمش‌های فولادی در برابر سایش، خوردگی، مواد شیمیایی و زنگ زدگی از مقاومت بسیار بالایی برخوردار هستند، به همین منظور از آن‌ها نسبت به سایر اتصالات در صنایع مختلف استفاده می‌شود. صنایعی مانند خودروسازی، هوافضا، حمل و نقل، آبرسانی، سیستم اطفاء حریق، انرژی‌های تجدید‌پذیر و… برخی از کاربرد‌های اتصالات مانیسمان یا بدون درز است.
