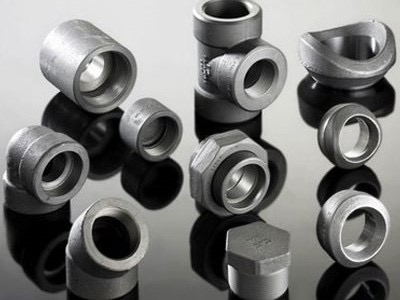

اتصالات ساکت ولد فولادی از رایج‌ترین و پرکاربردترین نوع اتصالات در سیستم لوله کشی است. با توجه به ویژگی‌های فنی و مشخصات منحصر به فرد خود در انواع مختلف تولید و در صنایع گوناگون به کار برده می‌شود. در برخی موارد کارفرمایان جهت استفاده از نوع اتصالات ممکن است درچار سردرگمی شوند، از این رو لازم است با انواع آن‌ها از جمله اتصالات ساکت ولد فولادی آشنا باشند تا بتوانند انتخاب مناسب پروژه خود را داشته باشند.
اتصالات ساکت ولد فولادی به منظور ایجاد اتصال بین انواع لوله‌ها و برخی از انواع فلنج و شیر‌ها به یکدیگر به کار برده می‌شوند. اتصال ساکت ولد یا Socket weld یا به اختصار SW از جمله اتصالاتی است که با توجه به شکل محل اتصال بین دو لوله که به صورت سوکت است نامگذاری می‌شود. در واقع لوله با قرار گرفتن در داخل سوکت‌ها با کمک عملیات جوشکاری نصب و آب‌بندی شده و همچنین یک پیوند دائمی بین لوله‌ها ایجاد خواهد شد. این اتصالات دارای مقاومت بالایی در برابر فشار هستند.
لوله با قرار گرفتن درون نشیمنگاهی که اندازه آن متناسب با قطر بیرونی لوله است، از بخش بیرونی به صورت دور تا دور با هدف جلوگیری از بروز نشتی جوش داده می‌شود. به همین منظور می‌توان گفت که اتصالات ساکت ولد فولادی از جمله اتصال‌های کاربردی برای آب‌بندی و داشتن یک اتصال قوی و قابل اطمینان به حساب می‌آید. از این اتصال می‌توان برای به هم چسباندن لوله‌هایی با زوایا و قطر‌های متفاوت استفاده کرد.
ایجاد اتصال مستحکم و قوی توسط اتصالات ساکت ولد فولدی از مهم‌ترین ویژگی‌های آن شناخته می‌شود که موجب شده به صورت گسترده در صنایع مختلف مورد استفاده قرار گیرند.
اتصالات ساکت ولد در سیستم‌های لوله کشی با اهدف زیر به کار برده می‌شوند:
۱. تغییر جهت خط لوله
۲. اتصال لوله‌های به یکدیگر با استفاده از تجهیزات خاص از جمله جوشکاری
۳. انشعاب خط لوله
۴. ترکیب چند جریان خط لوله با یکدیگر
۵. مسدود کردن انتهای خط لوله
۶. تغییر سایز خط لوله کشی
در نتیجه این اتصالات با توجه به نوع کاربری و هم چنین میزان تحمل فشار در دسته‌های ۲۰۰۰، ۳۰۰۰ و ۶۰۰۰ و در برخی موارد ۹۰۰۰ و اندازه یک چهارم تا ۴ اینچ تولید می‌شوند. ASME B۱۶. ۱۱ از جمله استاندارد‌های ابعادی برای تولید و ساخت اتصالات ساکت ولد فولادی شناخته می‌شود.
با توجه به ساختار و شکل ظاهری اتصالات ساکت ولد فولادی که دارای یک سوکت یا نشیمنگاه به صورت فرورفتگی است که لوله در آن قرار می‌گیرد و سپس عملیات جوشکاری بر روی آن انجام می‌شود، لوله قبل از هرگونه جوش دادن داخل اتصال قرار داده می‌شود. دقت داشته باشید که اندازه فرورتگی استوانه‌ای شکل یا همان قسمت سوکت باید به اندازه قطر خارجی لوله باشد و هم چنین فاصله بین انتهای لوله و کف سوکت اتصال حفظ شود.
هرگاه فرایند جوشکاری انجام می‌شود، گرما و حرارت بالایی تولید خواهد شد که موجب منبسط شدن لوله می‌شود. برای آنکه بتوان از اتصال لوله در برابر آسیب محافظت کرد، لازم است فاصله بین کف نشیمنگاه یا همان سوکت تا لوله حفظ شود. عمق لوله را به صورت یک خط بر روی بدنه لوله نشان می‌دهند و برای اندازه‌گیری آن به صورت دستی اقدام می‌کنند. هرگاه موقعیت مکانی و فاصله مورد نظر تعیین گردید، باید لوله در محل اتصالات تثبیت شده و برای جوشکاری آماده شود.
فرایند جوشکاری به صورت دور تا دور محل اتصال به صورت جوش گوشه یا ماهیچه‌ای انجام می‌شود. از آنجایی که از این اتصالات در سیستم لوله کشی استفاده می‌شود، به صورت آب‌بندی عالی تحت فشار بالا ساخته می‌شوند.

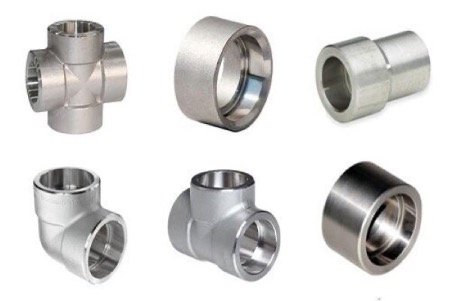

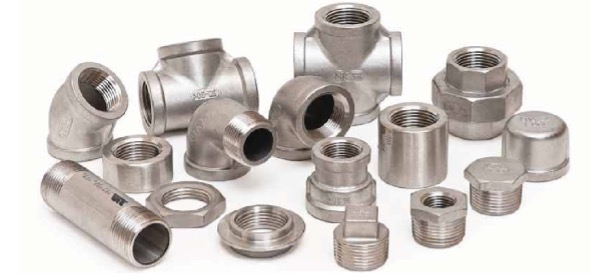

انواع مختلفی از اتصالات ساکت ولد فولادی وجود دارد که بر اساس معیار‌های مختلفی از جمله اندازه قطر لوله، میزان و کلاس فشار و هم چنین دمای کاری تقسیم‌بندی می‌شوند. با کمک این نوع اتصال می‌توانید لوله‌های با قطر‌های ناهمسان و نامساوی را به یکدیگر متصل کنید. اتصالات ساکت ولد فولادی در برخی موارد از یک طرف دارای فلنج، رزوه یا کوپلینگ هستند و به منظور ایجاد انواع اتصالات در سیستم لوله کشی به کار برده می‌شوند.
اتصالات ساکت ولد زانویی در دو درجه ۴۵ و ۹۰ با شعاع‌های کوتاه و بلند ساخته می‌شوند. بیشترین کاربرد این نوع اتصال در ایجاد تغییر جهت جریان سیال است.
سه راهی ساکت ولد فولادی به دو دسته سه راهی مساوی و سه راهی تبدیل تقسیم‌بندی می‌شوند. هرگاه بخواهید انشعاب ۹۰ درجه در مسیر لوله کشی ایجاد کنید، سه راهی بهترین گزینه است. علاوه بر این در صورت ایجاد انشعابی کوچکتر از خط اصلی داشته باشید، سه راهی ساکت ولد فولادی مناسب خواهد بود.
انسداد انتهای مسیر لوله و در واقع کور کردن آن از مهم‌ترین کاربرد‌های ساکت ولد کپ یا درپوش است.
هرگاه بخواهید دو لوله با قطر‌های مختلف را به یکدیگر متصل کنید، ساکت ولد تبدیل یا کاهنده بهترین انتخاب به حساب می‌آید.
قابلیت باز و بسته شدن از بارزترین خصوصیات ساکت ولد مهره ماسوره به حساب می‌آید. سه بخش اصلی این اتصال ساکت ولدی شامل نر و ماده بودن و مهره می‌شود که دو بخش ابتدایی یعنی نر و ماده بودن به دو لوله جوش خورده و بخش مهره این دو بخش را به یکدیگر محکم می‌کند. یکی از راهکار‌های جلوگیری از برو زتابیدگی یا وارد شدن فشار نامتعارف بر روی اتصالات ساکت ولدی فولادی نوع مهره ماسوره، محکم کردن اتصال این سه بخش با هم است که در نهایت به انتهای لوله‌ها جوش داده می‌شود.
این نوع اتصال ساکت ولدی برای ایجاد انشعاب‌گیری از خطوط لوله بزرگ به کار برده می‌شود. در صورتی که می‌خواهید لوله‌ای با قطر بزرگ‌تر را به لوله با قطر کوچکتر متصل کنید، ساکولت یک انتخاب مطمئن به حساب می‌آید. ایجاد انشعاب کامل ۹۰ درجه‌ای از مهم‌ترین و اصلی‌ترین ویژگی ساکولت است که موجب می‌شود اتصال در برابر فشار بالا مقاوم‌تر عملکرد از خود نشان دهد.
فلنج ساکت ولد، نوعی فلنج است که در قسمت اتصال لوله دارای یک سوکت یا نشیمنگاه از نوع ساکت ولد است. لوله با قرار گرفتن در این فضا جوشکاری می‌شود. پرکاربردترین اتصال ساکتی برای لوله‌های با اندازه کوچک به سایر تجهیزات و شیر‌های صنعتی، نوع ساکت ولد فلنج است که موجب تشکیل سطح یکنواخت و یکدست خواهد شد.
سکنواخت بودن سطح اتصال کمک می‌کند تا سیالات بیشتری با میزان افت فشار کمتر در سیستم لولع کشی عبور کنند. سطح آب‌بندی تعیین‌کننده انواع مختلف از این نوع اتصالات ساکت ولد فولادی شده و آن‌ها را به صورت زیر بیان می‌کند:
در دسته دیگر فلنج‌ها با توجه به کلاس فشار وارده به صورت زیر دسته‌بندی می‌شوند:
سایر انواع اتصالات ساکت ولد فولادی می‌توان به موارد زیر اشاره کرد:
اتصالات ساکت ولد فولادی با هدف تغییر مسیر جریان، ایجاد تغییر در قطر و اندازه لوله‌ها، انشعاب‌گیری یا مسدود کردن انتهای کار تولید و به کار گرفته می‌شوند. این نوع اتصال در انواع مختلف سه راهی، چهارراهی، زانویی۴۵ و ۹۰ درجه، بوشن، کپ و… تولید و با توجه به خصوصیاتی که دارند به کار برده می‌شوند. صرفه اقتصادی به دلیل هزینه ارزان‌تر نسبت به سایر اتصالات از بارزترین ویژگی این اتصال شناخته می‌شود. هرچند این اتصال دارای مزایای متعددی است اما معایب دیگری مانند تشکیل شکاف انبساطی را نیز به همراه دارد.
