شیر کشویی فولادی چیست؟ ساختار و عملکرد فنی

شیر کشویی فولادی (Steel Gate Valve) نوعی شیر صنعتی با حرکت خطی (Linear Motion) است که وظیفه اصلی آن قطع و وصل کامل جریان سیال (Open-Close Service) است. ساختار این شیر به‌گونه‌ای طراحی شده که دیسک یا صفحه‌ی مسدودکننده‌ی آن، که به اصطلاح دروازه یا گیت (Gate) نامیده می‌شود، به‌صورت عمودی و عمود بر جهت جریان سیال، حرکت کرده و مسیر عبور را کاملاً باز یا کاملاً مسدود می‌کند.

هنگامی که شیر کاملاً باز است، دیسک به‌طور کامل از مسیر جریان خارج می‌شود. این ویژگی کلیدی باعث می‌شود که مسیر عبور سیال به اندازه قطر داخلی لوله باشد و حداقل افت فشار (Pressure Drop) ممکن را داشته باشیم. این خصوصیت آن را به گزینه‌ای ایده‌آل برای خطوط لوله طولانی با سیالات کم‌فشار یا پرفشار تبدیل می‌کند که در آن‌ها حفظ جریان و به حداقل رساندن اتلاف انرژی حیاتی است.

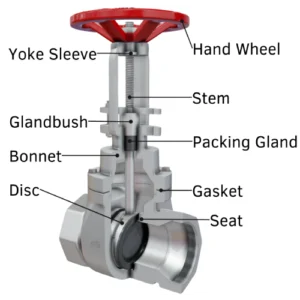

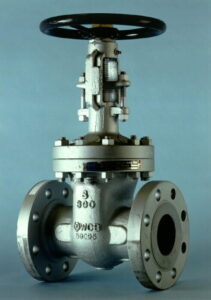

اجزای کلیدی یک شیر کشویی فولادی

1. بدنه (Body): اسکلت اصلی شیر که معمولاً از فولاد کربنی (Carbon Steel) مانند A216 WCB یا فولاد ضد زنگ (Stainless Steel) مانند A351 CF8M ساخته می‌شود. جنس بدنه، قابلیت تحمل دما و فشار بالای شیر کشویی فولادی صنعتی را تضمین می‌کند.
2. دروازه/دیسک (Gate/Disc): عنصری که وظیفه قطع یا وصل جریان را بر عهده دارد و با حرکت عمودی در داخل بدنه، مسیر سیال را مسدود می‌کند.
3. نشیمنگاه (Seat Rings): رینگ‌هایی که روی بدنه نصب شده و دیسک روی آن‌ها قرار می‌گیرد تا آب‌بندی کامل (Tight Shut-off) انجام شود.
4. ساقه/استم (Stem): میله‌ای که دیسک را به عملگر خارجی (فلکه یا اکچویتور) متصل می‌کند و حرکت چرخشی فلکه را به حرکت خطی برای باز و بسته کردن دیسک تبدیل می‌کند.
5. فلکه/عملگر (Handwheel/Actuator): قسمتی که توسط اپراتور به‌صورت دستی یا به‌وسیله عملگرهای برقی، پنوماتیک یا هیدرولیک برای باز و بسته کردن شیر استفاده می‌شود.

دنبال لوله گالوانیزه با بهترین قیمت در بازار هستی؟ اینجا کلیک کن.

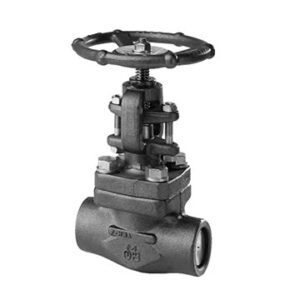

انواع شیر کشویی فولادی

انواع شير کشويي فولادي بر اساس طراحی دروازه (Gate) یا ساقه (Stem) طبقه‌بندی می‌شوند که هر کدام برای شرایط عملیاتی خاصی مناسب هستند. شناخت این تفاوت‌ها برای انتخاب صحیح در پروژه‌های شیر کشویی فولادی پتروشیمی یا سایر صنایع حیاتی است.

انواع بر اساس طراحی دروازه

شیر کشویی با گُوِه صلب (Solid Wedge Gate Valve)

• توضیح فنی: پرمصرف‌ترین نوع، که دیسک آن یکپارچه و صلب است.
• مزیت: ساختار ساده، استحکام مکانیکی بالا و قابلیت اطمینان فوق‌العاده در فشارهای بالا.
• محدودیت: در برابر تغییرات دمایی شدید و تنش‌های حرارتی ممکن است دچار آب‌بندی ناقص شود.

شیر کشویی با گُوِه انعطاف‌پذیر (Flexible Wedge Gate Valve)

• توضیح فنی: دیسک دارای یک برش محیطی در مرکز است که به آن اجازه می‌دهد کمی انعطاف‌پذیر باشد.
• مزیت: آب‌بندی بهتر در مواجهه با تغییرات دمایی و تنش‌های حرارتی، کاهش احتمال گیر کردن دیسک در حالت بسته.
• کاربرد: رایج در سیستم‌های بخار و سیالاتی با دمای بالا.

شیر کشویی با دروازه موازی (Parallel Slide Gate Valve)

• توضیح فنی: دارای دو دیسک موازی که بین دو نشیمنگاه قرار می‌گیرند و توسط یک فنر یا نیروی سیال به نشیمنگاه‌ها فشرده می‌شوند.
• مزیت: سایش کمتر نشیمنگاه، قابلیت استفاده در جریان‌های دوطرفه.
• زیرگروه: شیر گیوتینی فولادی یا Knife Gate Valve که دارای یک تیغه نازک و تیز است و به‌طور خاص برای سیالات حاوی ذرات جامد، دوغاب‌ها و مواد چسبناک (مانند صنایع خمیر و کاغذ یا فاضلاب) طراحی شده است.

اگه میخوای انواع اتصالات رو با بهترین قیمت و حمل به سراسر کشور بخری همین الان اینجا کلیک کن!!

انواع بر اساس طراحی ساقه (Stem)

شیر کشویی با ساقه بالارونده (Rising Stem)

• توضیح فنی: با باز و بسته شدن شیر، ساقه به همراه فلکه به سمت بالا و پایین حرکت می‌کند.
• مزیت: امکان مشاهده‌ی لحظه‌ای وضعیت باز یا بسته بودن شیر از راه دور، بدون نیاز به نشانگر.
• محدودیت: نیاز به فضای عمودی بیشتر در بالای شیر.

شیر کشویی با ساقه غیربالارونده (Non-Rising Stem)

• توضیح فنی: فلکه و ساقه در جای خود می‌چرخند و فقط دیسک در داخل بدنه بالا و پایین می‌رود.
• مزیت: مناسب برای فضاهای محدود یا زیرزمینی، عدم نیاز به روغن‌کاری مداوم در قسمت پیچ‌ها (چون داخل شیر قرار دارند).
• محدودیت: وضعیت باز یا بسته بودن شیر به‌راحتی قابل تشخیص نیست و معمولاً با یک نشانگر روی بدنه مشخص می‌شود.

کاربرد شیر کشویی فولادی در صنایع کلیدی

شیر کشویی فولادی به دلیل ساختار مستحکم و مقاومت شیمیایی و حرارتی بالا، در صنایع سنگین که با سیالات خورنده، سمی، یا با دما و فشار بالا سر و کار دارند، یک انتخاب حیاتی است.

شیر کشویی فولادی در صنعت نفت، گاز و پتروشیمی

شیر کشویی فولادی پتروشیمی و نفت و گاز، قلب خطوط انتقال سیالات خام و فرآوری‌شده است. از آنجایی که در این صنایع، سیالات اغلب در دما و فشارهای بسیار بالا (کلاس‌های 600 تا 2500) جریان دارند، استفاده از فولاد کربنی (مانند ASTM A216 Gr. WCB) برای دماهای معمولی یا فولاد ضد زنگ (مانند ASTM A351 Gr. CF8M) برای سیالات خورنده ضروری است.

• مثال واقعی: در خطوط اصلی انتقال گاز ترش (Sour Gas) که حاوی $\text{H}_2\text{S}$ است، از شیرهای دروازه‌ای فولادی با آلیاژهای مخصوص و گرید NACE MR0175 برای جلوگیری از خوردگی و ترک‌خوردگی ناشی از سولفید استفاده می‌شود.

استفاده گسترده در نیروگاه‌ها و سیستم‌های بخار

نیروگاه‌های حرارتی و سیکل ترکیبی برای کنترل و ایزولاسیون خطوط بخار با فشار و دمای فوق‌العاده بالا به شیر کشویی فلزی (معمولاً آلیاژی) نیاز دارند.

• شیرهای دروازه‌ای با طراحی Pressure Seal و جنس فولاد آلیاژی (مانند A182 F22) در خطوط اصلی بخار، اطمینان از قطع کامل جریان برای تعمیرات اساسی را فراهم می‌کنند.

صنایع آب و فاضلاب (شیر گیوتینی فولادی)

در سیستم‌های تصفیه فاضلاب و انتقال دوغاب‌ها، نوع خاصی از شیر کشویی، یعنی شیر گیوتینی فولادی یا چاقویی (Knife Gate Valve) به کار می‌رود. لبه تیز این شیرها اجازه می‌دهد تا ذرات جامد معلق و الیاف موجود در سیال را به راحتی “بُرش” داده و مسیر را کاملاً مسدود کند.

جدول اطلاعات فنی و مقایسه‌ای شیر کشویی (Gate Valve)

مزایای برجسته شیر کشویی فولادی

شیر کشویی فولادی به عنوان یک شیر قطع و وصل (Isolation Valve) مزایای فنی قابل توجهی دارد که در زیر به مهم‌ترین آن‌ها اشاره می‌کنیم:

• حداقل افت فشار: همانطور که اشاره شد، در حالت باز کامل، دیسک کاملاً از مسیر سیال خارج شده و مسیر عبور سیال، بدون مانع است. این موضوع باعث صرفه‌جویی در مصرف انرژی پمپ‌ها و کمپرسورها می‌شود.
• آب‌بندی مطمئن (Tight Shut-off): طراحی گوه و نشیمنگاه‌ها، آب‌بندی بسیار محکمی را در حالت بسته تضمین می‌کند و از نشت سیال در زمان ایزولاسیون کامل جلوگیری می‌کند.
• ساختار دوطرفه (Bi-Directional): به‌جز در برخی مدل‌های خاص، شیر کشویی می‌تواند در هر دو جهت جریان نصب شود و عملکرد قطع و وصل را انجام دهد.
• دوام و استحکام بالا: جنس فولادی بدنه (فولاد کربنی، فولاد آلیاژی، یا استنلس استیل) مقاومت بسیار خوبی در برابر فشار، دمای بالا، شوک حرارتی، و سایش محیط‌های صنعتی سخت ارائه می‌دهد. این ویژگی شیر کشویی فولادی را به محصولی با طول عمر بالا تبدیل می‌کند.

دنبال خرید انواع اتصالات ،لوله و شیر آلات هستی همین الان با کارشناسان فیدار پیشرو تماس بگیر!!

محدودیت‌ها و نکات کاربردی

با وجود مزایای فراوان، لازم است محدودیت‌های استفاده از شیر دروازه‌ای فولادی را نیز در نظر بگیریم:

• عدم قابلیت تنظیم جریان (Throttling): استفاده از شیر کشویی در حالت نیمه‌باز برای تنظیم جریان (Throttling Service) بسیار مخرب است. سرعت بالای سیال در شکاف کوچک بین دیسک و نشیمنگاه، باعث فرسایش سریع (Erosion) و آسیب دیدن سطح آب‌بندی می‌شود که نهایتاً منجر به نشتی خواهد شد.
• عملکرد کند: باز و بسته شدن کامل شیر نیاز به چندین دور چرخش فلکه دارد که در مواقع اضطراری یا نیاز به واکنش سریع، یک نقطه ضعف محسوب می‌شود.
• تعمیرات دشوارتر: در مقایسه با برخی شیرهای دیگر، تعمیر یا تعویض نشیمنگاه‌ها می‌تواند پیچیده‌تر و زمان‌بر باشد.

جمع‌بندی

شیر کشویی فولادی یا شیر گیت فولادی، ستون فقرات سیستم‌های ایزولاسیون در صنایع نفت، گاز، پتروشیمی، نیروگاهی و فرآیندی است. انتخاب این شیر به دلیل استحکام فولادی، قابلیت تحمل دما و فشار بالا و ارائه افت فشار حداقلی در حالت کاملاً باز، تصمیمی استراتژیک و حیاتی برای هر پروژه مهندسی است. این شیر، انتخابی ایده‌آل برای کاربردهایی است که در آن، حفظ جریان کامل و قطع و وصل مطمئن، بیشترین اهمیت را دارد.
